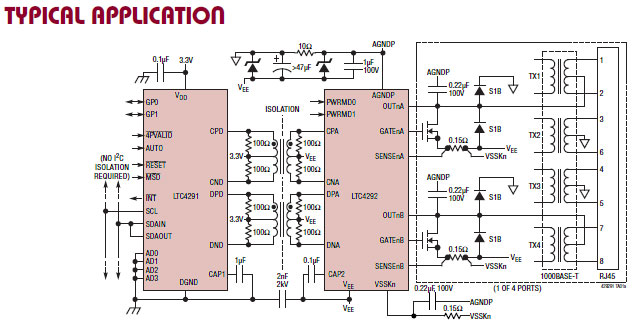

    LTC4291/LTC4292 PoE++ PSE 数字控制器

    LTC4291/LTC4292 PoE++ PSE 数字控制器

    Analog Devices 控制器(LTC4291/LTC4292 PoE++ PSE Digital Controller)专用于 PoE PSE 交换机、路由器和中跨

    发布时间:2018-09-13

    Power by Linear™/Analog Devices LTC4291 和 LTC4292 是 4 端口电源供电设备 (PSE) 控制器,设计用于 IEEE 802.3bt 3 型和 4 型规范的以太网供电 (PoE) 系统。这些器件设计用于为兼容的 802.3af、802.3at 和 802.3bt 受电设备 (PD) 供电。LTC4291 和 LTC4292 芯片组通过低 RDS(ON) 外部 MOSFET 和每功率通道 0.15 Ω 的检测电阻提供业内最低的热耗散。变压器隔离式通信协议取代昂贵的光耦合器和复杂的隔离式的 3.3 V 电源,从而实现显著的 BOM 成本节省。
    先进的电源管理功能包括每端口 14 位电流监控、可编程限流功能和预选端口的多功能、快速关断。先进的电源管理主机软件以免费许可提供。PD 检测采用专有的多点检测机制,确保出色抗扰度,避免 PD 误识别。支持自动分级和 5 个事件物理分类。LTC4291 和 LTC4292 包括 I²C 串行接口,可操作频率高达 1 MHz。这些控制器是引脚或 I²C 可编程,协商的 PD 输出功率高达 71.3 W。LTC4191 和 LTC4192 非常适用于 PoE PSE 交换机、路由器和中跨。


    LTC4291/LTC4292 PoE++ PSE 数字控制器特性

    • 四个 PSE 端口

         每个端口两个电源通道

    • 完全兼容 IEEE 802.3bt 3 型和 4 型 SE

         1 型、2 型、3 型和 4 型 PD 兼容支持

    • 每通道低功耗路径

         150 mΩ 检测电阻

         30 mΩ 或更低的 MOSFET RDS(ON)

    • 芯片组提供电气隔离

         消除了光学器件和隔离式 3.3 V 电源供电

    • 高可靠性多点 PD 检测

         连接检查可区分单签名和双签名 PD

    • 连续、专用的每端口功率和电流监控

         每端口电源管理

    • 1 MHz I²C 兼容型串行接口

    • 引脚或 I²C 可编程 PD 功率高达 71.3 W

    • 24 引脚 (4 mm × 4 mm) QFN 封装

    LTC4291/LTC4292 PoE++ PSE 数字控制器应用

    1. PoE PSE 交换机/路由器

    2. PoE PSE 中跨
