LTC3859 降压/降压/升压 DC/DC 开关控制器
Analog Devices PMIC （LTC3859 Buck/Buck/Boost DC/DC Switching Controller）适用于分布式电源、电池供电型和汽车电源系统
发布时间：2018-09-13
Power by Linear™/Analog Devices LTC3859 是高性能三路输出（降压/降压/升压）同步 DC/DC 开关稳压器控制器。该控制器可驱动所有 N 沟道功率 MOSFET 级。恒频电流模式架构提供了高达 850 kHz 的可锁相频率。LTC3859 工作电压为 4.5 V 至 38 V 输入的电源范围。当从升压转换器或另一辅助电源的输出获得偏置时，LTC3859 在启动后能以低至 2.5 V 的输入电压工作。
55 μA 空载静态电流延长了电池供电型系统中的工作运行时间。通过 OPTI-LOOP® 补偿功能，可在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。LTC3859 具有用于降压的 0.8 V 基准电压、用于升压的 1.2 V 基准电压和电源良好输出指示。
每个控制器的 TRACK/SS 引脚在启动期间可使输出电压沿斜坡上升。折返电流限制短路期间的 MOSFET 热耗散。PLLIN/MODE 引脚可选择在轻负载条件下以 Burst Mode®、脉冲跳跃模式或连续导通电流模式工作。
该控制器工作温度范围 -40 °C 至 +125 °C 和 +150 °C，采用 QFN 或 TSSOP 封装。LTC3859 非常适合分布式的电源、电池供电型和汽车电源系统。

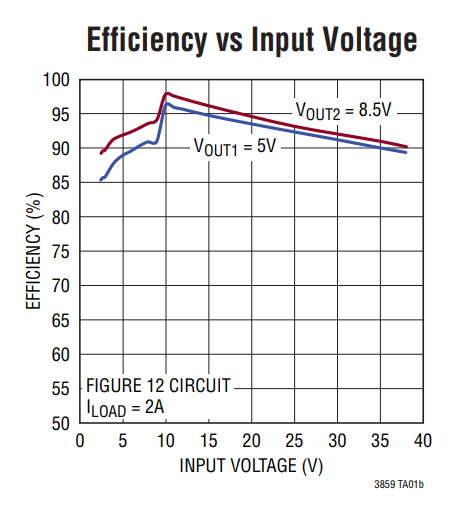

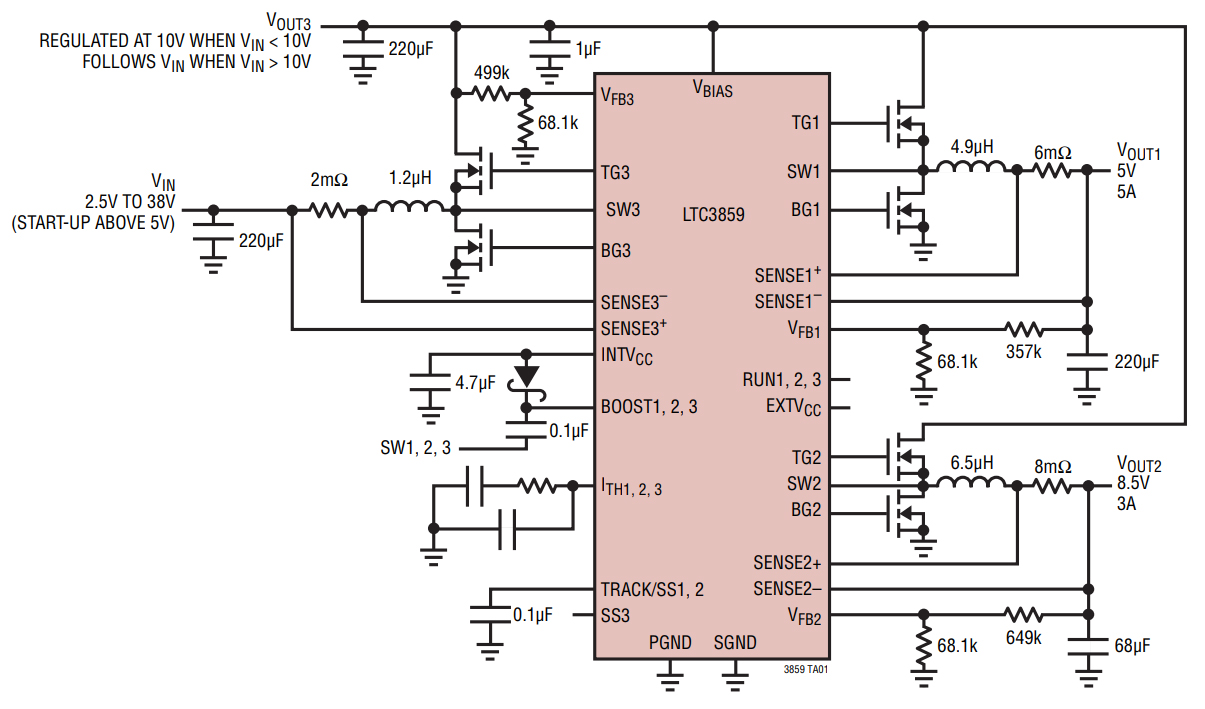

LTC3859 降压/降压/升压 DC/DC 开关控制器特性
升压输出电压高达 60 V
降压输出电压范围：0.8 V ≤ VOUT ≤ 24 V
双路降压 + 单路升压同步控制器
冷起动后通过低至 2.5 V 电压保持输出调节
工作 IQ：55 μA（一个通道开启）
偏置输入电压范围：4.5 V 至 38 V
RSENSE 或 DCR 电流检测
100% 占空比的升压同步 MOSFET
锁相频率（75 kHz 至 850 kHz）
可编程固定频率（50 kHz 至 900 kHz）
轻负载时可选择以连续、脉冲跳跃或低纹波 Burst Mode® 工作
低压差工作：99% 占空比
可调节输出电压软启动或跟踪
关断 IQ：14 μA
LTC3859 降压/降压/升压 DC/DC 开关控制器应用
分布式电源
电池供电型设备
汽车电源系统
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LTC3859AEFE#PBF | DC-DC开关控制芯片-电源管理 | IC REG CTRLR MULT TOP 38TSSOP | 在线订购 | |
 | | LTC3859ALEUHF#PBF | DC-DC开关控制芯片-电源管理 | IC REG CTRLR MULT TOPOLOGY 38QFN | 在线订购 | |
| | LTC3859ALHFE#PBF | DC-DC开关控制芯片-电源管理 | IC REG CTRLR MULT TOP 38TSSOP | 在线订购 | |
| | LTC3859ALIUHF#PBF | DC-DC开关控制芯片-电源管理 | IC REG CTRLR MULT TOPOLOGY 38QFN | 在线订购 | |
| | LTC3859EFE#PBF | DC-DC开关控制芯片-电源管理 | IC REG CTRLR MULT TOP 38TSSOP | 在线订购 |
