    LTC7801 4 V 至 140 V 输入降压型 DC/DC 控制器

    LTC7801 4 V 至 140 V 输入降压型 DC/DC 控制器

    ADI 的 PMIC (LTC7801 4 V to 140 V Input Step-Down DC/DC Controllers)用于汽车、工业和电信电源系统

    发布时间:2018-09-13

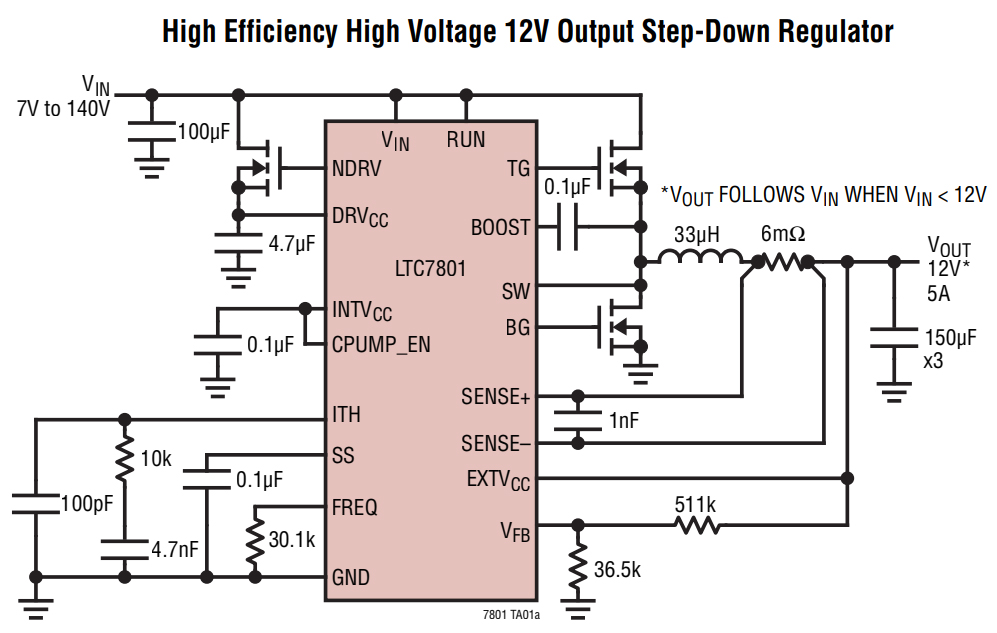

    Power by Linear™/Analog Devices LTC7801 是一款高性能降压型开关稳压器 DC/DC 控制器。该控制器可驱动所有 N 沟道同步功率 MOSFET 级,输入电压可达 140 V。恒频电流模式架构支持高达 850 kHz 的可锁相频率。
    栅极驱动电压可在 5 V 至 10 V 之间设定,允许使用逻辑或标准级 FET,以最大限度提高能效。顶部栅极驱动器中的集成式开关免除了外部阴极负载二极管。内部充电泵允许 100% 占空比工作。
    低至 40 μA 的空载静态电流延长了电池供电型系统中的工作运行时间。通过 OPTI-LOOP® 补偿功能,可在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。LTC7801 具有精密 0.8 V 电压基准和电源良好输出指示灯。输出电压可使用外部电阻器在 0.8 V 至 60 V 之间设定。
    该控制器采用 DFN 或 TSSOP 封装,工作温度范围为 -40 °C 至 +125 ° C 或 + 150 °C。LTC7801 设计用于汽车、工业和电信电源系统。


    LTC7801 4 V 至 140 V 输入降压型 DC/DC 控制器特性

    • 输出电压范围:0.8 V 至 60 V

    • VIN 范围:4 V 至 140 V(150 V 绝对最大值)

    • 可调节的栅极驱动电压:5 V 至 10 V (OPTI-DRIVE)

    • 低工作 IQ:40 μA(关断 = 10 μA)

    • 100% 占空比工作

    • 无需外部阴极负载二极管

    • 可选择栅极驱动 UVLO 阈值

    • 用于 DRVCC 的板载 LDO 或外部 NMOS LDO

    • 来自 VOUT 的 EXTVCC LDO 电源

    • 锁相频率(75 kHz 至 850 kHz)

    • 可编程固定频率(50 kHz 至 900 kHz)

    • 可选择连续、脉冲跳跃或轻负载时的低纹波 Burst Mode® 工作

    • 可调节的猝发箝位

    • 电源良好输出电压监视器

    • 可编程输入过压锁定


    LTC7801 4 V 至 140 V 输入降压型 DC/DC 控制器应用

    1. 汽车、工业和电信电源系统

    2. 高压电池供电系统

    Evaluation Board
    图片数据手册产品型号产品分类产品描述价格操作
    DC2641A线性 - 比较器LTC7801EUFD DEMO BOARD VIN = 16V在线订购
    LTC7801 Step-Down DC/DC Controllers
    图片数据手册产品型号产品分类产品描述价格操作
    LTC7801EFE#PBF综合元器件-综合类目LTC7801EFE#PBF在线订购
    LTC7801EFE#TRPBF未分类-待分类商品150V LOW IQ, SYNCHRONOUS STEP-在线订购
    LTC7801EUFD#PBF未分类-待分类商品150V LOW IQ, SYNCHRONOUS STEP-在线订购
    LTC7801EUFD#TRPBF未分类-待分类商品150V LOW IQ, SYNCHRONOUS STEP-在线订购
    LTC7801HFE#PBF未分类-待分类商品150V LOW IQ, SYNCHRONOUS STEP-在线订购
