LT8490 降压-升压开关稳压器电池充电器
Analog Devices 的恒压、恒流电池充电器（LT8490 Buck-Boost Switch Regulator Battery Charger），适用于锂离子、太阳能和多化学电池
发布时间：2018-09-13

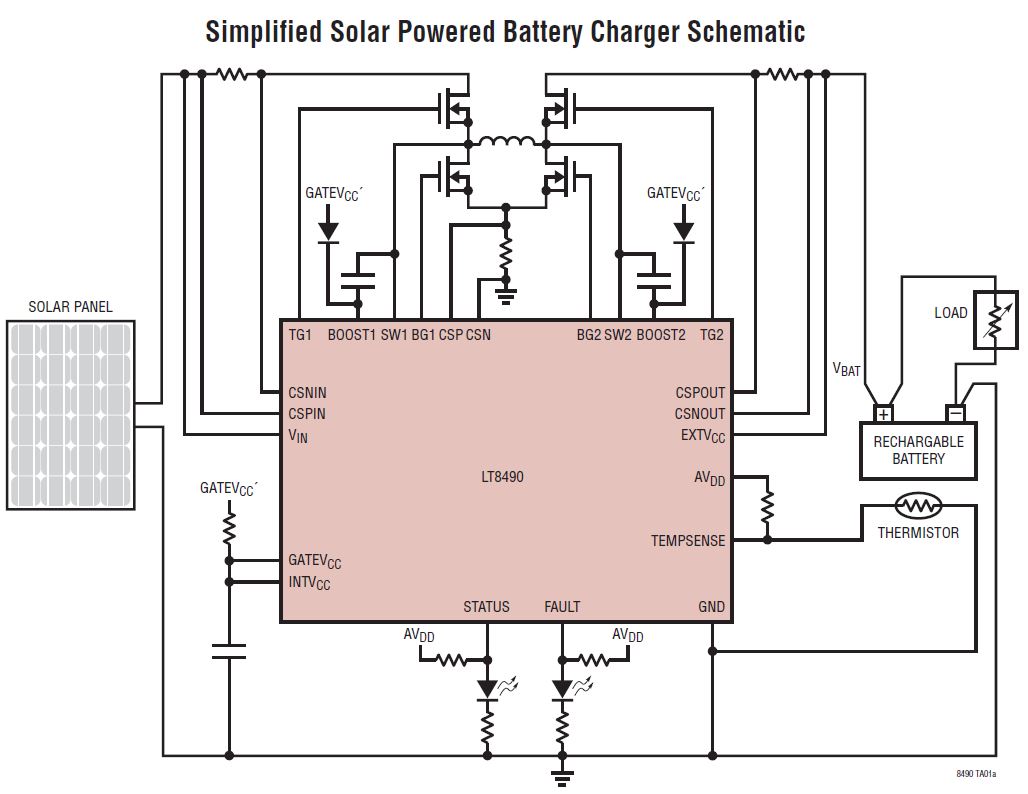

Power by Linear™ / Analog Devices 的 LT8490 是一款降压-升压开关稳压器电池充电器。这款充电器实现了恒流、恒压 (CCCV) 的充电曲线，适用于大多数的电池类型，包括密封铅酸 (SLA) 电池、富液式电池、胶体电池和锂离子 (Li-ion) 电池。该器件可在高于、低于或等于输出电压的输入电压下工作，并可通过太阳能板或直流电源供电。片上逻辑电路会自动为太阳能供电型应用提供最大功率点跟踪 (MPPT)。LT8490 可通过对热耦合到电池外部热敏电阻进行感应来执行自动温度补偿。包含充电器信息的状态和故障引脚可用于驱动 LED 指示灯。该器件采用扁平 64 引脚 QFN 封装。LT8490 非常适合作为锂离子电池充电器、太阳能供电型电池充电器或多化学电池充电器。
LT8490 降压-升压开关稳压器电池充电器特性
VIN 范围：6 V 至 80 V
VBAT 范围：1.3 V 至 80 V
自动温度补偿

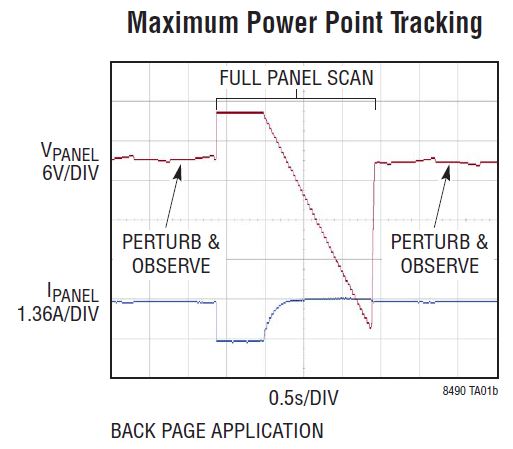

对太阳能供电型充电执行自动 MPPT
单电感器允许 VIN 高于、低于或等于 VBAT
无需软件或固件开发工作
可以依靠太阳能板或直流电源供电
输入和输出电流监视器引脚
四个集成的反馈回路
可同步的固定频率：100 kHz 至 400 kHz
LT8490 降压-升压开关稳压器电池充电器应用
锂离子电池充电器
太阳能供电型电池充电器
多化学电池充电器
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | DC2069A | 开发板/评估板/验证板（废弃） | DEMO BOARD LT8490 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LT8490EUKJ#PBF | 电池充电管理-电源管理 | 具最大功率点跟踪 (MPPT)功能的高电压、大电流降压 - 升压型电池充电控制器 | 在线订购 | |
| | LT8490EUKJ#TRPBF | 电池充电管理-电源管理 | Charger IC Multi-Chemistry 64-QFN (7x11) | 在线订购 |
