SN74AUP1G126 低功耗单路总线缓冲闸
Texas Instruments 的 SN74AUP1G126 (SN74AUP1G126 Low-Power Single Bus Buffer Gate)是具有三态输出的低功耗单路总线缓冲闸
发布时间:2018-09-13
AUP 系列是 Texas Instruments 首屈一指的解决方案,满足业界对电池供电的便携式应用的低功耗需求。该系列确保在 0.8 V 至 3.6 V 的完整 VCC 范围内具备极低的静态和动态功耗,从而实现更高的电池寿命和出色的信号完整性。
这种总线缓冲器是一款单线路驱动器,具有 3 态输出。当输出使能 (OE) 输入为高电平时,输出被禁用。这些器件具有输入禁用功能,允许浮动输入信号。
为确保上电或断电期间的高阻抗状态,OE 引脚应通过上拉电阻接地;上拉电阻的最小值由驱动器的电流吸收能力决定。
NanoFree™ 封装技术采用芯片作为封装,在 IC 封装概念方面具有重大突破性意义。
这些器件完全适合使用 Ioff 的部分断电型应用。Ioff 电路在该器件掉电时禁用输出。这会阻止电流向该器件回流,以防其受损。
SN74AUP1G126 低功耗单路总线缓冲闸特性
闩锁性能超过 100 mA,符合 JESD 78 II 类标准
经测试,ESD 性能符合 JESD 22 标准
2000 V 人体模型(符合 A114-B II 类标准)
1000 V 充电设备模型 (C101)
采用 Texas Instruments NanoStar 封装
低静态功耗(Icc = 0.9 μA,最大值)
低动态功耗 (Ipd = 4 pF,3.3 V 下的典型值)
低输入电容(Ci = 1.5 pF,典型值)
低噪声:过冲和欠冲 < VCC 的 10%
输入禁用功能允许浮动输入条件
Ioff 支持在部分掉电模式下工作
输入滞后允许在输入端实现慢速输入转换和更好的开关噪声抑制
宽工作 Vcc 范围:0.8 V 至 3.6 V
针对 3.3 V 工作电压进行了优化
支持混合模式信号工作的 3.6 V I/O 容限
3.3 V 时,tpd = 4.6 ns(最大值)
适合点对点应用
SN74AUP1G126 低功耗单路总线缓冲闸应用
便携式音频基座
BluRay™ 播放机和家庭影院
个人数字助理 (PDA)
用于电信/服务器电源的单电源供电、AC/DC、模拟和数字控制器
客户端和企业固态硬盘 (SSD)
LCD/数字和高清电视 (HDTV)
企业平板电脑
无线耳机、键盘和鼠标
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

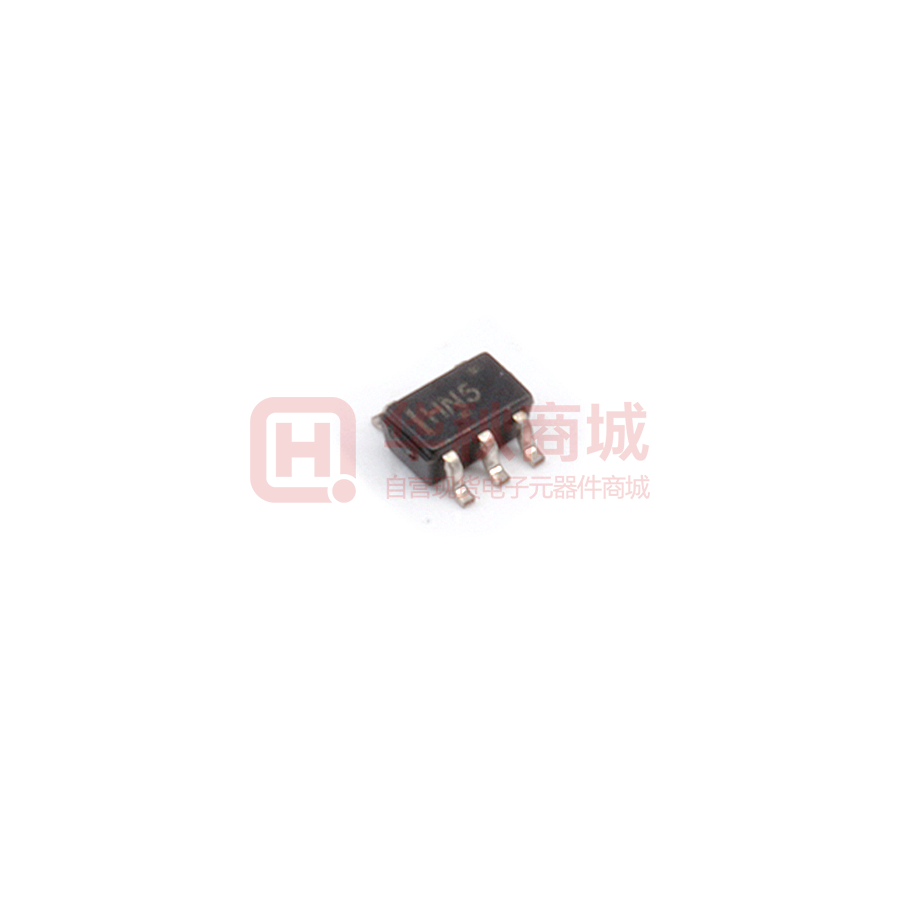

| SN74AUP1G126DCKR | 接口(驱动器/接收器/收发器)-接口及驱动芯片 | 类型:缓冲器,非反相 电源电压:0.8V~3.6V 输出类型:三态 低电平输出电流(IOL):4mA 高电平输出电流(IOH):4mA | ¥0.86780 | 在线订购 | |
| SN74AUP1G126DBVR | 接口(驱动器/接收器/收发器)-接口及驱动芯片 | IC BUF NON-INVERT 3.6V SOT23-5 | ¥0.91206 | 在线订购 | |
| SN74AUP1G126DPWR | 接口(驱动器/接收器/收发器)-接口及驱动芯片 | IC BUF NON-INVERT 3.6V 5X2SON | ¥0.77000 | 在线订购 | |
| SN74AUP1G126YFPR | 接口(驱动器/接收器/收发器)-接口及驱动芯片 | IC BUF NON-INVERT 3.6V 6DSBGA | ¥1.65000 | 在线订购 | |
| SN74AUP1G126DSFR | 接口(驱动器/接收器/收发器)-接口及驱动芯片 | IC BUFFER NON-INVERT 3.6V 6SON | ¥0.54320 | 在线订购 | |
| SN74AUP1G126DBVT | 缓冲器/驱动器-逻辑及时序器件 | IC BUF NON-INVERT 3.6V SOT23-5 | ¥1.02244 | 在线订购 | |
| SN74AUP1G126DCKT | 接口(驱动器/接收器/收发器)-接口及驱动芯片 | IC BUF NON-INVERT 3.6V SC70-5 | ¥2.97000 | 在线订购 | |
| SN74AUP1G126DRYR | 接口(驱动器/接收器/收发器)-接口及驱动芯片 | IC BUFFER NON-INVERT 3.6V 6SON | ¥1.20658 | 在线订购 | |
| SN74AUP1G126DRLR | 接口(驱动器/接收器/收发器)-接口及驱动芯片 | IC BUFFER NON-INVERT 3.6V SOT5 | ¥0.66000 | 在线订购 | |
| SN74AUP1G126YZPR | 缓冲器/驱动器-逻辑及时序器件 | IC BUF NON-INVERT 3.6V 5DSBGA | ¥3.06720 | 在线订购 |
