ADE9153 自校准电能计量 IC
Analog Devices 的机器运行健康、智能照明和配电系统电能计量 (ADE9153 Auto-Calibrating Energy Metering IC)
发布时间:2018-09-13

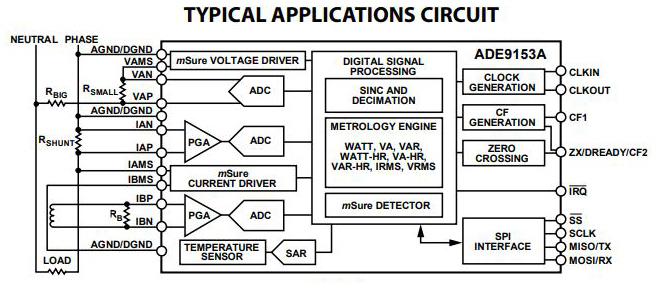

ADI 的 ADE9153 是一款自校准单相电能计量 IC。当采用分流电阻器作为电流传感器时,mSure® 自校准功能允许量表自动校准电流和电压通道,而无需使用准确的电源或准确的基准量表。mSure 自动校准功能支持 1 级和 2 级量表。ADE9153 集成了三个高性能模数转换器 (ADC),信噪比 (SNR) 达到了 88 dB。
ADE9153A 提供了一套高级计量功能,例如线路电压和电流测量、有功电能测量、基本无功电能测量、视在能量计算以及电流和电压的 rms 值计算。ADE9153 包括电源质量测量,如过零检测、线路周期计算、角度测量、骤降和暂升、峰值和过流检测以及功率因数测量。每个输入通道都支持独立且灵活的增益级。电流通道 A 适用于并联,具有灵活的增益级并提供从峰值 62.5 mV 一直到峰值 26.04 mV 的满量程输入范围。电流通道 B 具有 1×、2× 和 4× 增益级,适用于电流互感器 (CT)。高速 10 MHz 串行外设接口 (SPI) 端口允许访问 ADE9153A 寄存器。
ADE9153 自校准电能计量 IC特性
3 个高性能 ADC
88 dB SNR
高增益电流通道:峰值 ±26.04 mV,最高增益设置时 18.4 mV rms 输入
mSure 自动校准
基于全信号路径直接测量的自动校准
校准过程不需要基准量表
有保证的 mSure 自校准 1 级量表
高级计量功能集
WATT、VAR、VA、Wh、VARh 和 VAh
支持有功电能标准:IEC 62053-21、IEC 62053-22、EN50470-3、OIML R46 和 ANSI C12.20
支持无功电能标准:IEC 62053-23,IEC 62053-24
电流和电压 rms 测量
电源质量测量
工作温度,工业范围:-40°C 至 +85°C
ADE9153 自校准电能计量 IC应用
机器运行状况
单相电表
电能和功率测量
街道照明
智能配电系统
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| ADE9153AACPZ | 电能计量-电源管理 | Single Phase 量表 IC 32-LFCSP(5x5) | ¥59.62680 | 在线订购 | |
| ADE9153AACPZ-RL | 电能计量-电源管理 | Single Phase 量表 IC 32-LFCSP(5x5) | ¥33.00000 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| EV-ADE9153ASHIELDZ | 扩充板-开发套件/万能板/PCB板-开发板/套件/编程器 | ADE9153A 能量/功率计 电源管理 Arduino 平台评估扩展板 | 在线订购 |
