USB Type-C™ 和电力传输
STMicroelectronics USB 连接产品组合(USB Type-C™ and Power Delivery)旨在应对各种硬件/软件分区解决方案
发布时间:2018-11-26
STMicroelectronics USB 连接产品组合旨在应对各种硬件/软件分区解决方案,以便最好地满足客户的特定应用要求和设计架构。所有 IC 均采用高压技术制造,对高压具有自然稳定性,可在保证用户安全的同时保护产品免受损坏。

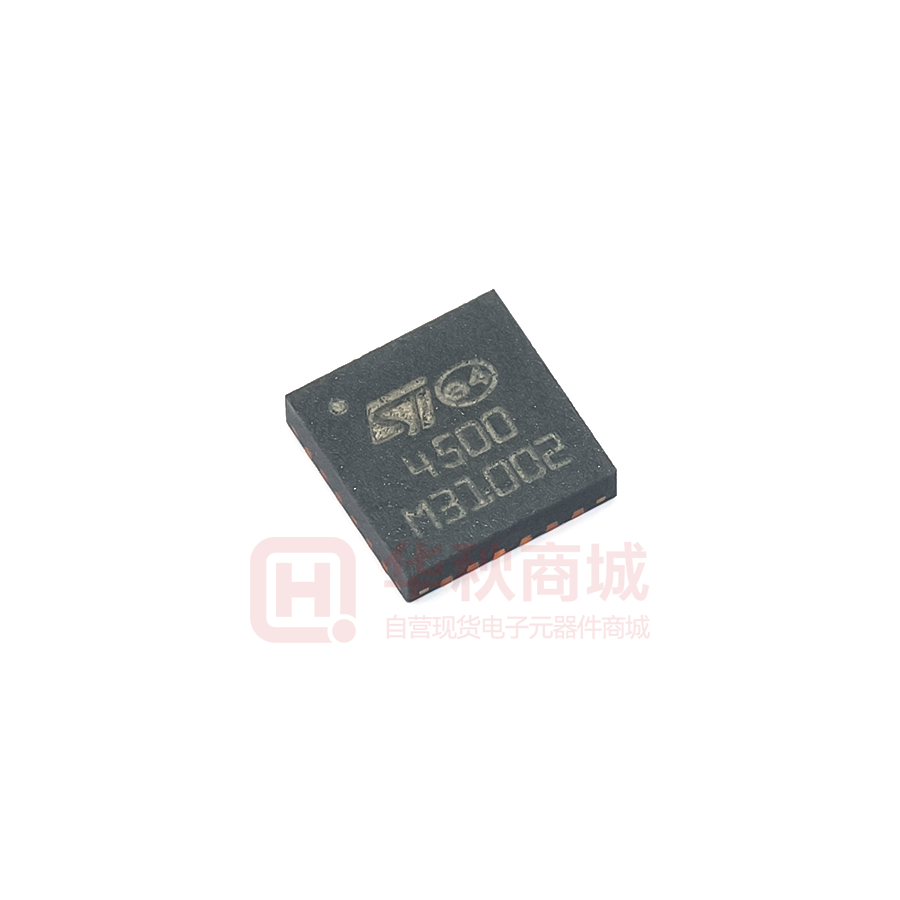

STUSB4500 独立 USB 输电控制器(带受电设备自动运行模式)
STMicro 的 STUSB4500 是一款针对受电设备的 USB 输电控制器。该器件执行一种专有算法,允许与没有 MCU 支持的电源协商输电协议(自动运行模式)。PDO 配置文件在集成的非易失性存储器中进行配置。该器件支持电池耗尽模式,适用于那些从电池耗尽状态供电并且要求高功率充电配置才能完全运行的受电设备。凭借其 20 V 技术,该器件实现了高电压特性,可在 CC 引脚与高达 22 V 的 VBUS 发短路时提供保护,并支持将 VBUS 引脚上的高电压直接连接高达 28 V 的 VBUS 电源路径。
STUSB4710 独立 USB 输电控制器
STUSB4710 面向电源应用,如交流适配器、电源、电源集线器、智能插头和 DC-DC 应用。该 IC 集成了自主支持完整 USB 输电协商所需的所有数字和高压模拟电路。凭借其 I²C 接口,最多支持五个电源数据对象 (PDO) 和电源共享应用。
STUSB1602 USB 输电配套芯片
STUSB1602 是适用于所有 MCU 的高压模拟 IC。它嵌入了一个自主的 Type-C 控制器、USB 输电 TX/RX 线路驱动器和 BMC 收发器、600 mA VCONN 开关和 VBUS 开关栅极驱动器以及 VBUS 监测和 22 V 短接 VBUS 保护功能。
STUSB1600 USB Type-C 控制器(具有短接 VBUS 保护)
STUSB1600 是一款 IC 控制器,完全符合 USB Type-C 电缆和连接器规范(修订版1.2),它解决了主机和/或设备端的 5 V USB Type-C 端口管理问题。它专为广泛的应用而设计,可以处理以下 USB Type-C 功能:连接检测、插头方向检测、主机到设备连接、VCONN 支持和 VBUS 配置。凭借其 20 V 技术,它实现了高压保护功能,可防止高达 28 V 的 VBUS 短接。该器件支持电池电量耗尽模式,并且由于集成了非易失性存储器而可以完全自定义。
STUSB4700 独立 USB 输电控制器(具有 VBUS 短路保护)
STMicroelectronics 的 STUSB4700 是全新的 USB 输电控制器系列,可通过 Type-C™ 配置通道 (CC) 引脚进行通信,以协商提取一个既定量的功率,向发起查询的耗电设备供电。STUSB4700 适用于供电/DFP 设备,如笔记本电脑、平板电脑和交流适配器。该器件可以处理任何 UFP 或 DRP 连接,从设备连接到电力协商,包括 VBUS 放电和保护,无需 MCU 连接支持。
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| STUSB4710AQTR | 专用电源管理IC-电源管理 | IC USB CONTROLLER I2C 24QFN | ¥25.10734 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| STUSB1602QTR | 专用电源管理IC-电源管理 | ICCTLRUSBTYPE-C24QFN | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| STUSB4500QTR | USB芯片-接口及驱动芯片 | STUSB4500QTR | ¥12.05280 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| STUSB4700YQTR | 专用电源管理IC-电源管理 | STMICROELECTRONICS - STUSB4700YQTR - USB TYPE-C/PD CTRL, -40 TO 105DEG C | ¥36.16137 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| STUSB1600AQTR | USB信号切换开关-电子开关 | USB信号切换开关 QFN24_4X4MM_EP Vi=4.1V~22V -40°C~105°C | ¥24.74820 | 在线订购 |
