可穿戴设备作为物联网产业最重要的分支之一，已经被广大消费者所熟知，其中以腕式产品（手环与手表）出货量最大。然而，可穿戴设备同质化严重、数据采集不精确、续航能力低等问题也一直为人诟病。如何解决可穿戴设备的尴尬困境成为相关从业者最为关注的问题。

1月16日下午，由电子发烧友网主办的2015物联网技术与创新应用大会可穿戴设备论坛，在华强集团2号楼7楼发布大厅举行，来自国内外知名芯片商、方案商、测试厂商齐聚一堂共同探讨可穿戴设备的破局之道。现场气氛热闹，并有多重抽奖环节，奖品均由华强芯城提供（关于华强芯城：华强芯城是华强集团旗下元器件在线商城。芯城长期与原厂、代理商和国际大型分销商Digikey、Mouser、Avnet、Future、Element14等有良好的合作关系，华强芯城平台注册企业用户已超过1万家，产品库存达1000万条以上。搞研发，搞样机，中小批量芯片采购哪里找，通通请上华强芯城。）

。

京微雅格：国产FPGA助力可穿戴创新

目前，可穿戴设备中，以手表和手环为代表的腕戴式设备出货量最大，而腕戴式可穿戴设备所采用的方案以“MCU/AP+传感器+通信模块”的模式为主。京微雅格副总裁王海力表示，未来的可穿戴设备功能会逐渐增加，市场对产品差异化设计提出更高的要求，届时可穿戴设备将依赖更加强大的MCU、AP和传感器。然而AP芯片厂商无法及时灵活地满足技术标准的更新，难以满足市场应用对传感器数量和种类日益增多的需求。

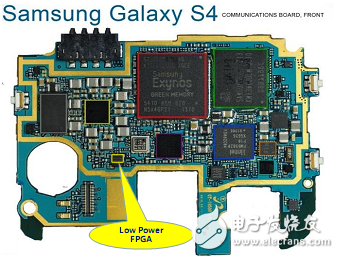

王海力继续补充：“可穿戴设备方案商之所以不用FPGA，是因为FPGA通常给人高功耗及大尺寸的印象。”现在由于工艺及技术的改善，FPGA在成本、功耗、尺寸上发生了巨大的变化，足以应付移动端的技术挑战。实际上，在三星智能手机里，已经有应用低功耗FPGA的先例，甚至有专业人士称，当FPGA进入可穿戴领域时，FPGA的春天就会到来。

那么低功耗FPGA应用于可穿戴设备中究竟有哪些优势呢？首先，FPGA可扩展更多的接口，通过超低功耗FPGA可以实现将多路SPI接口转化为高速并行接口与处理器进行通信；再者，FPGA在处理器之间的通信有突出优势，当系统需要两个SIM卡时，需要两个基带处理器进行控制，通过超低功耗FPGA可以方便的在两个处理器之间通信；同时，FPGA可负责存储器管理，通过超低功耗FPGA可以实现eMMC控制器的功能，并且可以支持x8的高速串口。总之，现有的MCU/AP与低功耗FPGA将形成伙伴关系。

功耗才是可穿戴设备的王道

在如何设计一款优秀的可穿戴产品这个问题上，Silicon(＄1031.2500) Labs亚太区微控制器资深市场经理彭志昌表示：“首先，可穿戴设备首先是饰品，它必须好看，才能为人接受；第二，要有良好的工业设计和人机交互；第三，必须要有特色的解决方案才能脱颖而出；最后，也是最重要的一点，就是低功耗！”

在可穿戴设备中，给电池预留的空间其实是很小的，所以必须聚焦于极小化的能耗，这就对可穿戴设备方案选择提出了很高的要求。MCU对电池续航能力有重要影响，应针对产品实现的功能强度来选择适合的MCU；传感器是可穿戴产品的灵魂，而且提供可穿戴设备差异化，但是必须是低功耗；对于通信方案，应最小化RF通讯来节约能耗，并善用占空比的特性。

TI：可穿戴设备电源管理新热点

对于普通消费者来说，可穿戴设备的可用性与其用户体验直接相关，但影响其可用性最主要的因素就是功耗。TI中国区市场经理文司华表示，要提高可穿戴设备的可用性，首先应从电池充电器入手。

对于如何设计一款优质的可穿戴电池充电器，文司华认为有以下几点：1、小尺寸；2、更低的最大充电电流，专为小容量电池所定制；3、更低的电池漏电电流；4、高精度的电流电压控制。

同时，文司华还表示，无线充电是未来可穿戴设备充电趋势，尤其是对智能手表而言，TI对此已有长久的研究，并且能够为客户提供成熟的无线充电解决方案。

德国莱茵TUV：可穿戴设备市场的导航者

作为全球领先的第三方测试认证机构，德国莱茵TUV推出全球首个可穿戴设备认证标准。德国莱茵TUV大中华区电子电气产品服务部技术支持与研发副总经理罗黎表示：“德国莱茵TUV推出可穿戴设备认证标准的主要原因是为了制定可穿戴行业设计标准，提高行业整体水平，同时引导消费者作出正确的购买选择。”

罗黎表示，可穿戴设备检测评估主要包括四部分。一是智能性评估，传感器的采集精度、手表的反馈模式、通信模块的自动连接等，都接反应了可穿戴设备的性能；而是安全性评估，由于可穿戴设备采集的数据大部分属于人体体征信息，具有极高的私密性，所以一款可穿戴产品的安全性不容忽视；第三是长期可穿戴性，这包括产品的可操控性、佩戴的舒适度、以及致敏性；四是软件APP的评测，测试类容包括运行APP的CPU占有率，数据精准度评估等。

是德科技：可穿戴设备的测量、分析、优化。

是德科技业务拓展经理吕宝华认为，可穿戴产品耗电测量主要面对以下挑战 ：

1、更高的电流测量精度，微安（uA）级休眠电流，甚至纳安（nA）级漏电流；

2、动态电流变化范围大，从微安级休眠电流到百毫安甚至安培级发射电流，针对不同范围电流都能提供连续，准确的测量，脉冲宽度窄，一般在几百微秒至毫秒级；

3、高采样速率和长时间的连续测量，更快的采样速率，更长的存储深度。

是德科技研发的N67058直流电源分析仪能很好地解决上述问题。N6781A为耗电分析设计的两项限源表（SMU）模块，一是为电池耗电分析特殊设计的电源模块，具有可调节的电池内阻仿真特性，nA级电流测量，高达200KHz电流采样率，精确测量脉冲电流等特性。二是为应对大范围变化的电流波形而专门开发的无缝量程切换技术，轻松测量大范围（3A-80nA）快速变化的耗电电流波形。
