    首页产品索引LF398

    LF398

    购买收藏
    模拟信号存储器



    产品信息

    模拟信号存储器,它在数字指令控制下,使开关通断,对输入信号瞬时值进行采样并寄存,通常用两个运算放大器构成高输入阻抗的采样/保持电路,放大器A1是射随器。它对模拟信号提供了高输入阻抗,并提供了一个低的输出阻抗,使存储电容CH能快速充电和放电,放大器A2在存储电容和输出端之间起缓冲作用。开关K1在指令控制下通断,对电容CH充电或放电,开关S1通常使用FET开关或MOSFET开关,存储电容CH一般取0.01~0.1μF。

    采样/保持电路经常使用集成电路LF398,该器件的工作原理和使用方法说明如下:

    LF398具有采样和保持功能,它是一种模拟信号存储器,在逻辑指令控制下,对输入的模拟量进行采样和寄存。图5-3是该器件的引脚图。各引脚端的功能如下:

    ①和④端分别为VCC和VEE电源端。电源电压范围为±5V~±15V。

    ②端为失调调零端。当输入Vi=0,且在逻辑输入为1采样使,可调节②端使Vo=0。



    ③端为模拟量输入端。

    ⑤端为输出端。

    ⑥端为接采样保持电容CH端。

    ⑦端为逻辑基准端(接地)。

    ⑧端为逻辑输入控制端。该端电平为

    “1”时采样,为“0”时保持。

    当8端为“1”时,使LF398内部开关闭合,此时A1和A2构成1:1的电压跟随器,所以,Vo= Vi,并使迅速充电到Vi,电压跟随器A2输出的电压等于CH上的电压。

    当8端为“0”时,LF398内部开关断开,输出电压Vo值为控制端8由“1”跳到“0”时CH上保持的电压,以实现保持目的。端8的逻辑输入再次为“1”、再次采样时,输出电压跟随变化

    优势特点

    LF398特点

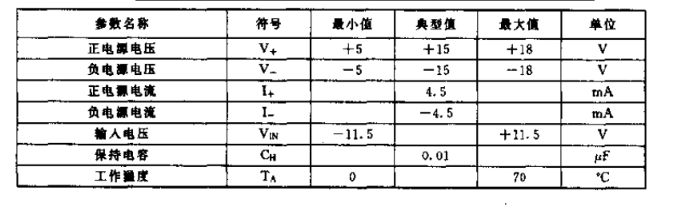

    规格参数


    电路图、引脚图和封装图
