    首页产品索引THS4541

    THS4541

    购买收藏
    高速差动 I/O 放大器



    中文数据手册

    产品信息

    描述

    THS4541是一个低功耗、电压反馈完全微分放大器(FDA)的共模输入范围-铁路,下面,轨到轨输出。低功耗数据采集系统的设计,高密度是至关重要的高性能数模转换器(ADC)或数模转换器(DAC)界面设计。
    THS4541特性所需的负轨输入接口dc-coupled时,ground-centered、源信号。这个负轨输入,轨到轨输出,允许简单的单端之间的接口,ground-referenced,双信号来源和各种各样的特区,ΔΣ,或者只使用单一的流水线adc + 2.7 v至+ 5.4 v电源。
    THS4541的特点是操作在宽温度范围内的-40°C到125°C中可用16-pin VQFN和10-pin WQFN包。


    优势特点

    特性

    完全差动放大器(FDA)体系结构
    带宽:500 MHz(G = 2 V / V)
    增益带宽积:850 MHz
    转换速度:1500 V /µs
    HD2:-95 dBc 10 MHz(2 VPP RL = 500Ω)
    HD3:-90 dBc 10 MHz(2 VPP RL = 500Ω)
    输入电压噪声:2.2 nV /赫兹(f > 100 kHz)
    低抵消漂移:±0.5µV /°C(typ)
    负轨输入个新名词
    轨到轨输出(RRO)
    健壮的操作Rload≥50Ω
    输出模控制
    电源:
    单电源电压范围:2.7 V至5.4 V
    Split-Supply电压范围:±1.35±2.7 V V
    静态电流:10.1 mA(5 v供应)
    省电功能:2µA(typ)

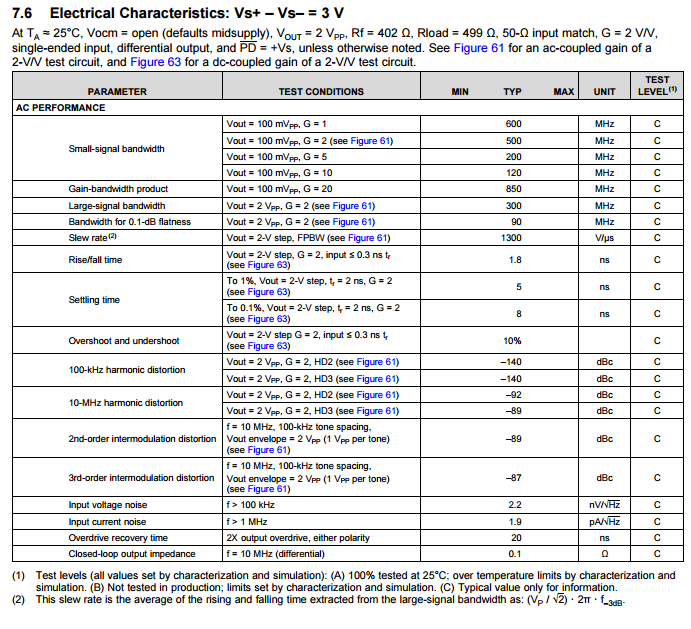

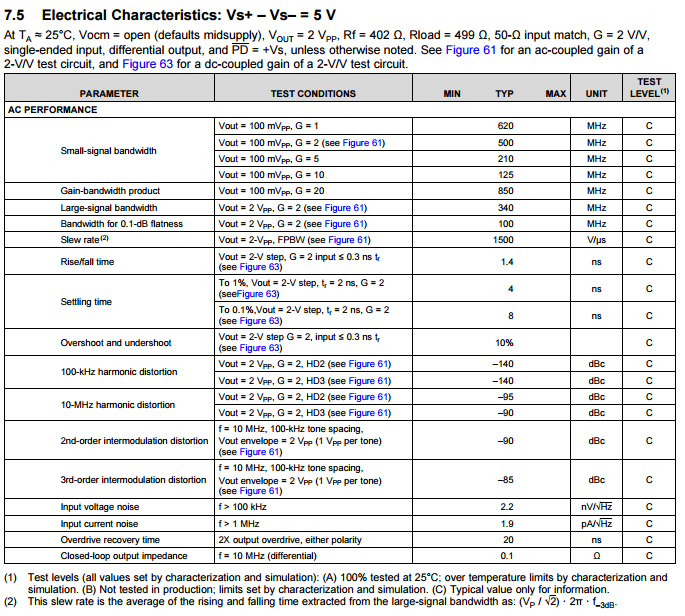

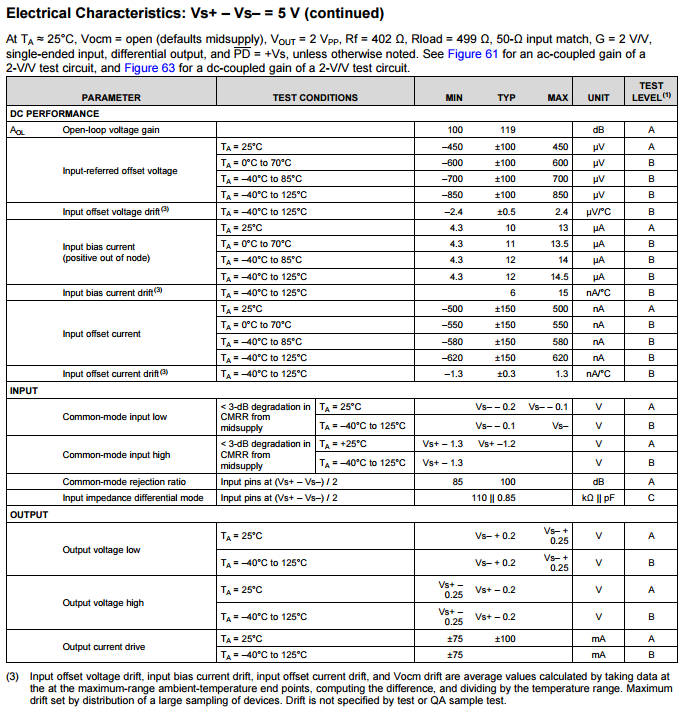

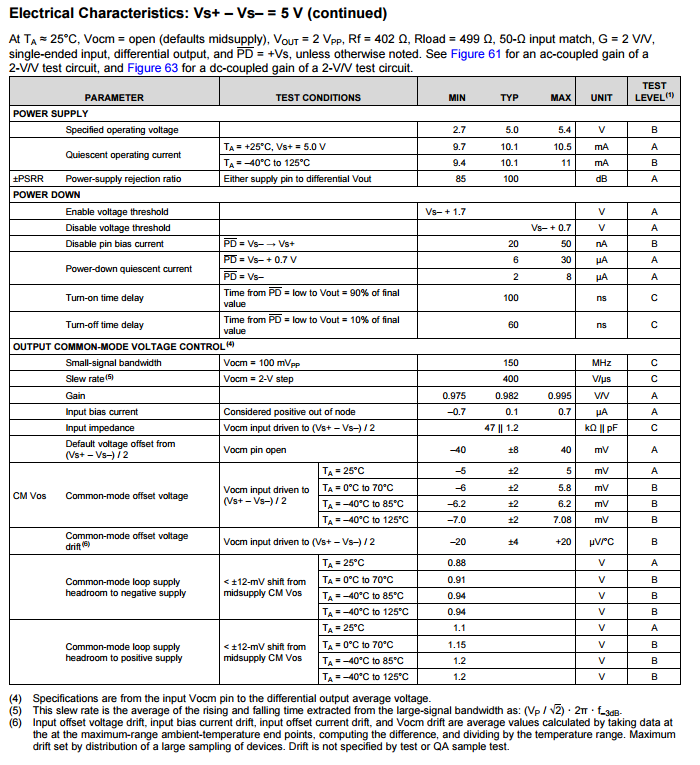

    规格参数





    电路图、引脚图和封装图

    在线购买

    型号制造商描述购买
    THS4541IRGTROther间距2.54mm 直插 镀金 6(2x3)pin 排针 立即购买
    THS4541IRUNTTE Connectivity AMP Connectors1-794542-8 立即购买
    THS4541IRUNRTE Connectivity AMP Connectors1-794542-4 立即购买
    THS4541RGTEVMMicrogate固定电感器 0603 15nH ±5% 300mA 1.60 x 0.80mm 0.80mm 320mΩ 2.5GHz 12@100MHz 立即购买
    THS4541IRGTTSiTime有源晶振 50MHz ±25ppm 2.5V SMD-6 立即购买

    技术资料

    标题类型大小(KB)下载
    CD4541BC英文资料 CMOS 可编程振荡器、计时器RAR69 点击下载
    CD4541BC可编程定时器_英版资料RAR66 点击下载
    MAX4541, MAX4542, MAX4543, MAXRAR444 点击下载
    CD4541B pdf datasheet(CMOS ProRAR81 点击下载
    4541 CMOS 可编程振荡器-计时器PDF78 点击下载
    4541 CMOS可编程振荡器、计时器RAR78 点击下载
    TLC4541/5EVM, TLC3541/5EVM, TLRAR233 点击下载
    TLC4541/TLC4545,pdf (5-V, LowRAR666 点击下载
