NCS2561

购买收藏

Video Amplifier, 1-Channel, with Reconstruction Filter and SAG Correction

制造商：ON

中文数据手册

产品信息

The NCS2561 is a single high speed video driver including a 2-pole reconstruction filter and SAG-correction capability. The NCS2561 is available in a space-saving SC-88 package optimized for low voltage, portable applications. It is designed to be compatible with the Digital-to-Analog (DAC) embedded in most video processors. The NCS2561 internally integrates an 8-MHz 2-pole video DAC reconstruction filter with a fixed gain of 2. The NCS2561 also has a built in SAG-correction circuit when used at the output in an AC-coupled mode. To further reduce power consumption, an enable pin is provided.

Internal 8 MHz 2-Pole Reconstruction Filter
Internal Fixed Gain: 6 dB
Intergrated Level Shifter
Very Low Shutdown Current (
Capability to drive 2 video loads
ESD HBM Protection > 4 kV at the output
Supply voltage Range: 2.7 V to 3.3 V
Sag Correction Circuit
Low Quiscent Current 6 mA typical

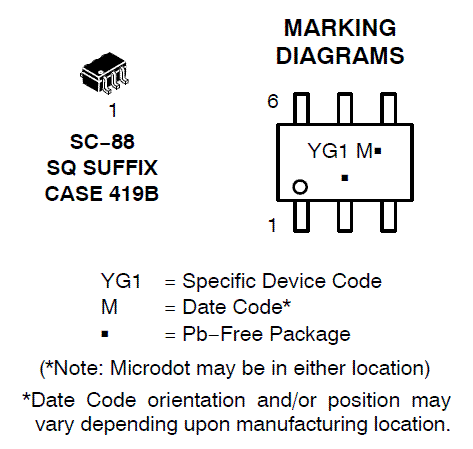

电路图、引脚图和封装图

NCS2561电路图

在线购买

型号	制造商	描述	购买
NCS2561SQT1G	ON	IC OP AMP HS W/FILTER SC-88	立即购买

技术资料

标题	类型	大小（KB）	下载
Video Amplifier, 1-Channel, With Reconstruction Filter and SAG Correction	PDF	473	点击下载
SAG Correction	PDF	2048	点击下载
SC-88/SC70-6/SOT-363 6 LEAD	PDF	60	点击下载
NCS2561_PD.GIF	UNKNOW	15	点击下载
