LC898124EP3XC

购买收藏

Optical Image Stabilization (OIS) / Open-Auto Focus (AF) Controller & Driver integrating an on-chip 32-bit DSP

制造商：ON

中文数据手册

产品信息

LC898124EP3XC is a system LSI integrating an onchip 32-bit DSP, an EEPROM and peripherals including analog circuits for OIS (Optical Image Stabilization) / Open- AF (Auto Focus) control and constant current drivers.

On-chip 32-bit DSP
- Built-in software for digital servo filter
- Built-in software for Gyro filter
Memory
- EEPROM
- ROM
- SRAM
Package
- WLCSP27 (3.89 mm x 1.30 mm), thickness Max. 0.33 mm, with back coat
- Pb-Free and Halogen Free compliance
Peripherals
- AD converter : Input 4-ch
- DA converter : Output 2-ch
- 2-wire Serial I/F circuit (with clock stretch function)
- Hall Bias circuit x2-ch
- Hall Amp x2-ch
- OSC (Oscillator)
- LDO (Low Drop-Out regulator)
- Digital Gyro I/F for various types of gyro (SPI Bus)
- Interrupt I/F
Driver
- OIS : Constant current linear driver (x2-ch, Ifull = 200 mA)
- OP-AF (bidirection) : Constant current linear driver (x1-ch, Ifull = 130 mA)
Power Supply Voltage
- AD / DA / VGA / LDO / OSC : AVDD30 = 2.6 V to 3.3 V
- Driver : VM = 1.8 V to 3.3 V
- 1.8 V I/O : IOVDD = 1.7 V to 3.3 V
- Core Logic : Generated by on-chip LDO DVDD15 = typ. 1.59 V

电路图、引脚图和封装图

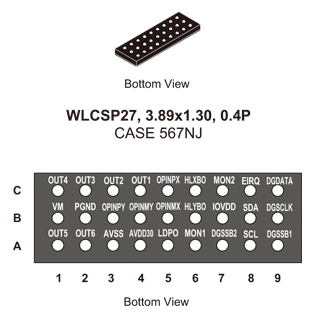

LC898124EP3XC电路图

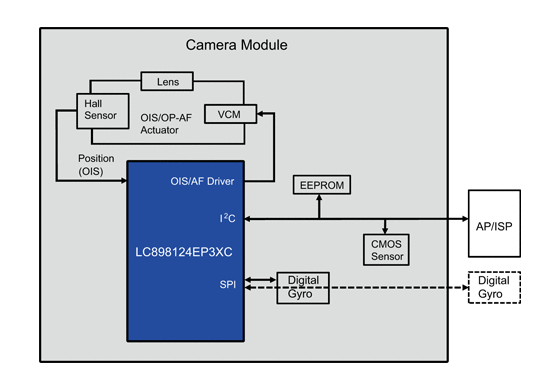

LC898124EP3XC电路图

在线购买

型号	制造商	描述	购买
LC898124EP3XC-MH	-	-	立即购买

技术资料

标题	类型	大小（KB）	下载
WLCSP27 3.89x1.3	PDF	29	点击下载
Application Diagram	UNKNOW	21	点击下载
Case Outline 567NJ : WLCSP27, 3.89x1.30, 0.4P / Pin Assginment	UNKNOW	17	点击下载
Optical Image Stabilization (OIS) / Open-Auto Focus (AF) Controller & Driver integrating an on-chip 32-bit DSP	PDF	155	点击下载
