该AT24C256C提供262144位串行电可擦除和组织成8比特的32768个词语的可编程只读存储器(EEPROM)中每一个。该器件的级联功能允许多达8个器件都有一个共同的两线总线。所述装置被用于许多工业和商业优化应用中的低功率和低电压操作是必不可少的。该器件提供节省空间的8引脚SOIC JEDEC , 8引脚UDFN , 8引脚TSSOP和8球VFBGA封装。
特点
低电压和标准电压工作
⎯VCC= 1.7V至5.5V
内部组织为32,768 ×8
两线串行接口
施密特触发器滤波输入抑制噪声
双向数据传输协议
1兆赫( 5.0V , 2.7V , 2.5V )和400 kHz ( 1.7V )的兼容性
写保护引脚用于硬件和软件数据保护
64字节页写模式(部分页写允许)
自定时写周期( 5 ms以下)
高可靠性
⎯耐力:一百万次擦写循环
⎯数据保存期:40岁
提供无铅/无卤设备
8引脚SOIC JEDEC , 8引脚UDFN , 8引脚TSSOP和8球VFBGA封装
模具销售:晶圆形式,松饼包撞到晶圆

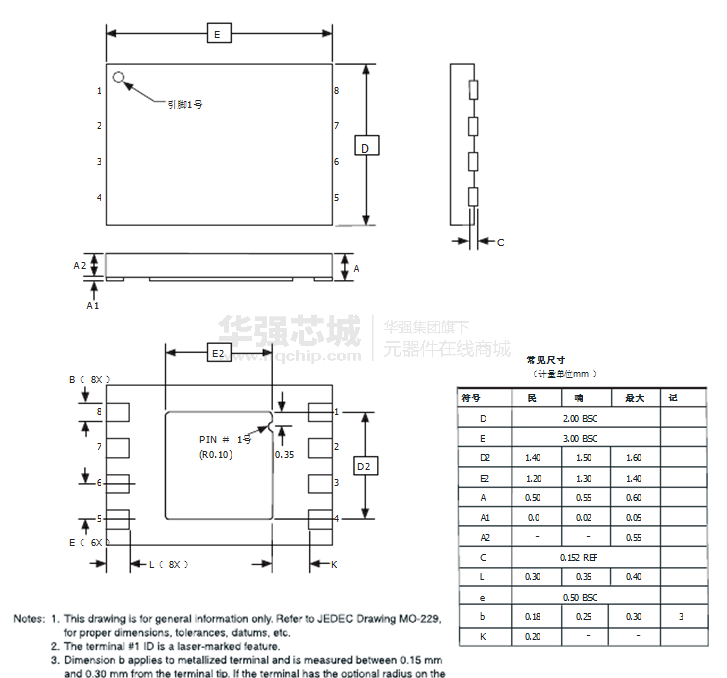

AT24C256C-XHM-T 封装图
AT24C256C-XHM-T 封装图
AT24C256C-XHM-T 封装图
AT24C256C-XHM-T 封装图
AT24C256C-XHM-T 引脚图
AT24C256C-XHM-T电路图
