优势和特点
输入电压范围：2.75 V至20 V
输出电压范围：0.6 V至90%VIN
最大输出电流25 A以上
电流模式结构
可配置为电压模式
整个温度范围内±1%的输出电压精度
电压跟踪
可编程频率：200 kHz至1.5 MHz
同步输入
轻载时的省电模式
精密使能输入
欲了解更多特性，请参考数据手册
产品详情
ADP1851是一款宽输入范围的DC/DC同步降压控制器，能够采用常用的3.3 V至12 V（最高可达20 V）电压输入工作。该器件通常在电流模式下工作，采用谷值电流检测为数字负载提供最快的阶跃响应。该器件还可配置为电压模式控制器，为敏感负载提供低噪声和低串扰。ADP1851非常适合需要多个输出电压的系统应用。该器件具有同步特性，可消除开关器件之间的拍频。它还提供精确的电源间跟踪能力，并且具有精密使能特性和电源良好指示功能，可实现简单而稳定的电源时序控制。
ADP1851提供高速高峰值电流栅极驱动能力，可实现高能效功率转换。该器件可配置为节电工作模式，以便跳过脉冲并降低开关损耗，提高轻负载和待机条件下的电源效率。
借助精确限流可在更严密的容差范围内进行设计并可降低整体转换器尺寸和成本。ADP1851能使用高精度基准电压源将输出下调至0.6V，基准电压源的容差为±1%，工作温度范围为−40°C至+125°C。
ADP1851的宽输入电压范围为设计师提供了极大的灵活性，使其适用于各种系统配置；环路补偿、软启动、频率设置、节能模式、限流、电流感应增益等均可通过外部元件进行编程设置。此外，外部RAMP电阻允许在电流和电压模式下选择最佳斜率和前馈电压VIN，以获得极佳的线路抑制性能。用于高端驱动器的线性稳压器和自举二极管均为内部元件。
保护特性包括：欠压闭锁、过压、过流/短路保护及过温保护。
应用-中间总线及需要电源时序和跟踪能力的POL系统，包括-电信基站和网络-工业和仪器仪表-医疗和保健

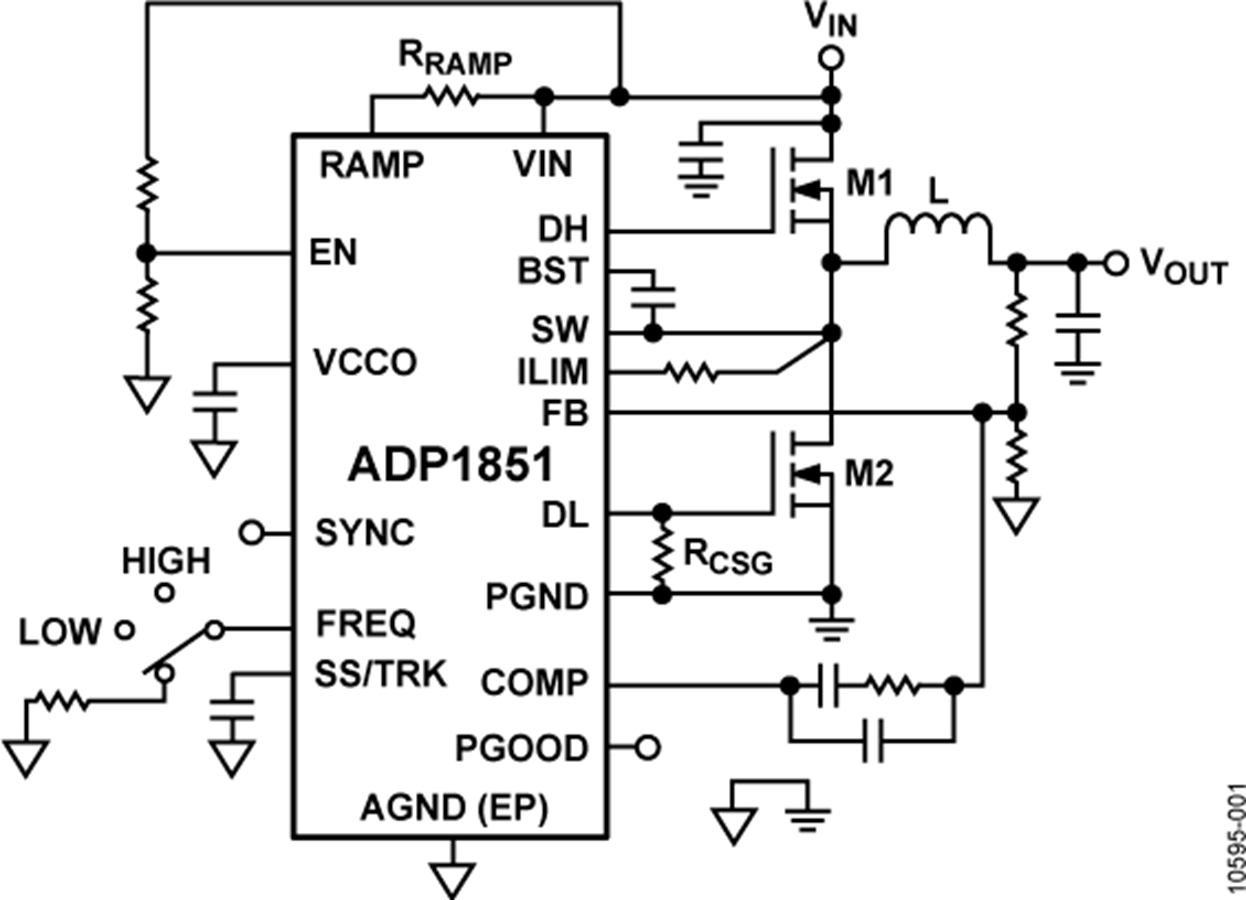

ADP1851电路图
ADP1851电路图

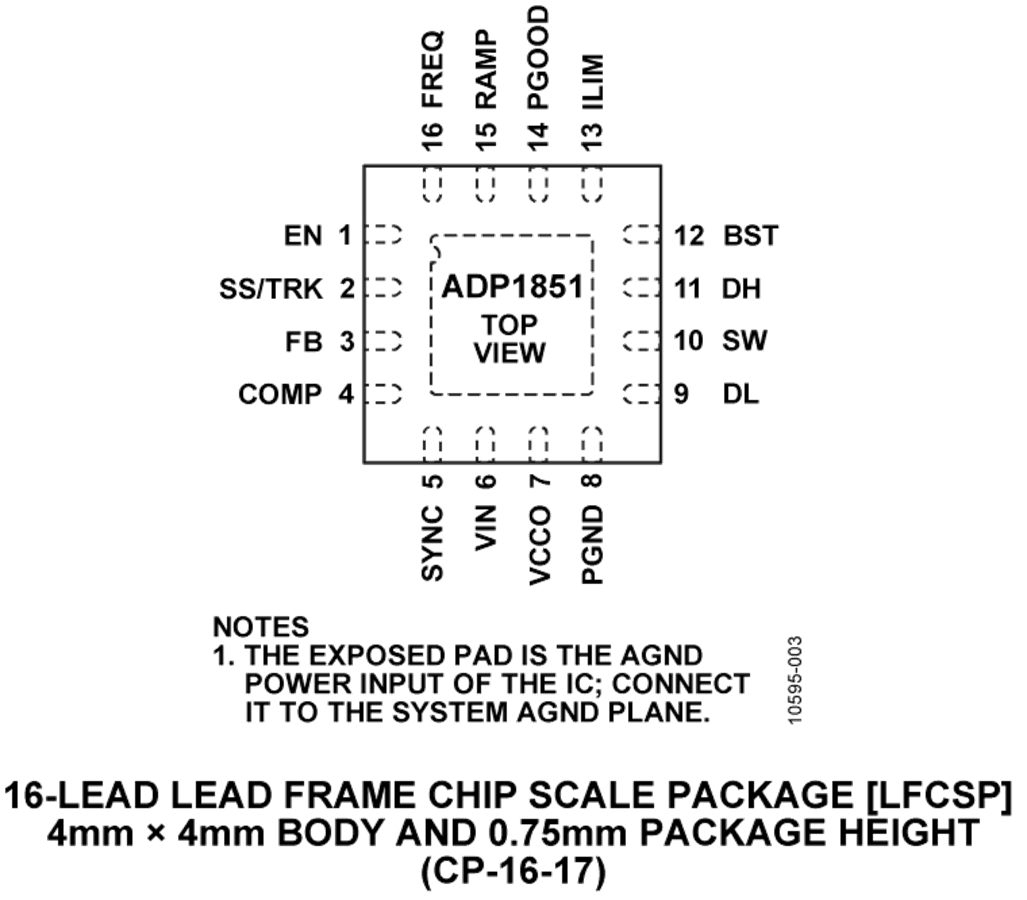

ADP1851 引脚图
ADP1851 引脚图
