首页产品索引ADN2882

ADN2882

购买收藏
4.25 Gbps、3.3 V、低噪声跨导放大器



中文数据手册

产品信息

优势和特点

  技术:高性能SiGe

  带宽:3.4 GHz(最小值)

  输入噪声电流密度:10 pA/√Hz

  光灵敏度:-22 dBm

  差分跨导:4000 V/A

  功耗:75 mW

  差分输出摆幅:250 mV峰峰值

  输入电流过载:+3.25 dBm

  输出电阻:每端50 Ω

  低截止频率:15 kHz

  片内PD滤波器:RF = 200 Ω,CF = 20 pF

  裸片尺寸:0.7 mm x 1.2 mm

产品详情

ADN2882是一款紧凑的高性能SiGe跨导放大器(TIA),采用3.3 V电源供电,针对小尺寸4.25 Gbps 1x/2x/4x光纤通道接收器应用和城域网、以太网PIN/APD-TIA模块进行了优化。它是一款单芯片解决方案,用于以差分输出电压检测光电二极管电流。折合到输入端的噪声电流低至600 nA,支持-22 dBm灵敏度。最小带宽为3.4 GHz,支持最高4.25 Gbps的数据速率。消光比为10 dB时,标称工作功率为+3.25 dBm。

为便于装配在TO-46或TO-56端板等小尺寸封装中,ADN2882片内集成了光电二极管滤波器网络,并具有15 kHz的低截止频率,无需任何外部元件。ADN2882芯片面积小于1 mm2,采用3.3 V电源供电,提供裸片形式。

应用

  1x/2x/4xFC and GbE 光接收器和收发器

  SFF-8472 兼容接收器

  4.25 Gbps PIN/APD-TIA 光接收子模块

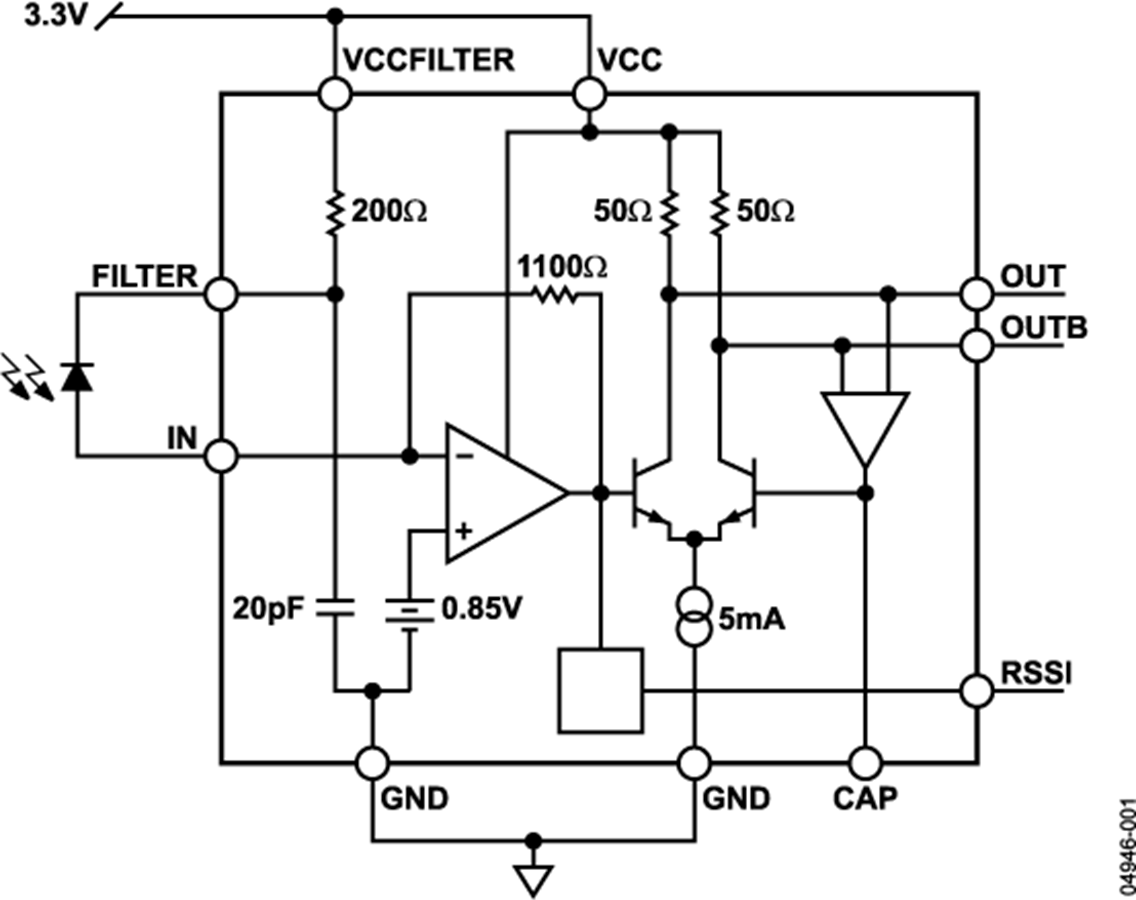

电路图、引脚图和封装图
