优势和特点
内部50 Ω输入与输出匹配电阻
内部偏置
工作频率:700 MHz至1000 MHz
增益:20 dB
OIP3:45 dBm
P1 dB:27 dBm
噪声系数:5 dB
3 mm × 3 mm、LFCSP封装
电源:5 V
产品详情
ADL5322是一款高线性度GaAs驱动器放大器,具有内部匹配50 Ω电阻,工作频率范围为700 MHz至1000 MHz。该放大器具有20 dB增益,专门用于蜂窝基站无线电的输出级中,或用作多载波基站功率放大器中的输入前置放大器。整个片内均匹配、偏置。ADL5322采用3mm × 3 mm、8引脚无铅LFCSP封装,工作温度范围为−40°C至+85°C。ADL5322电路图

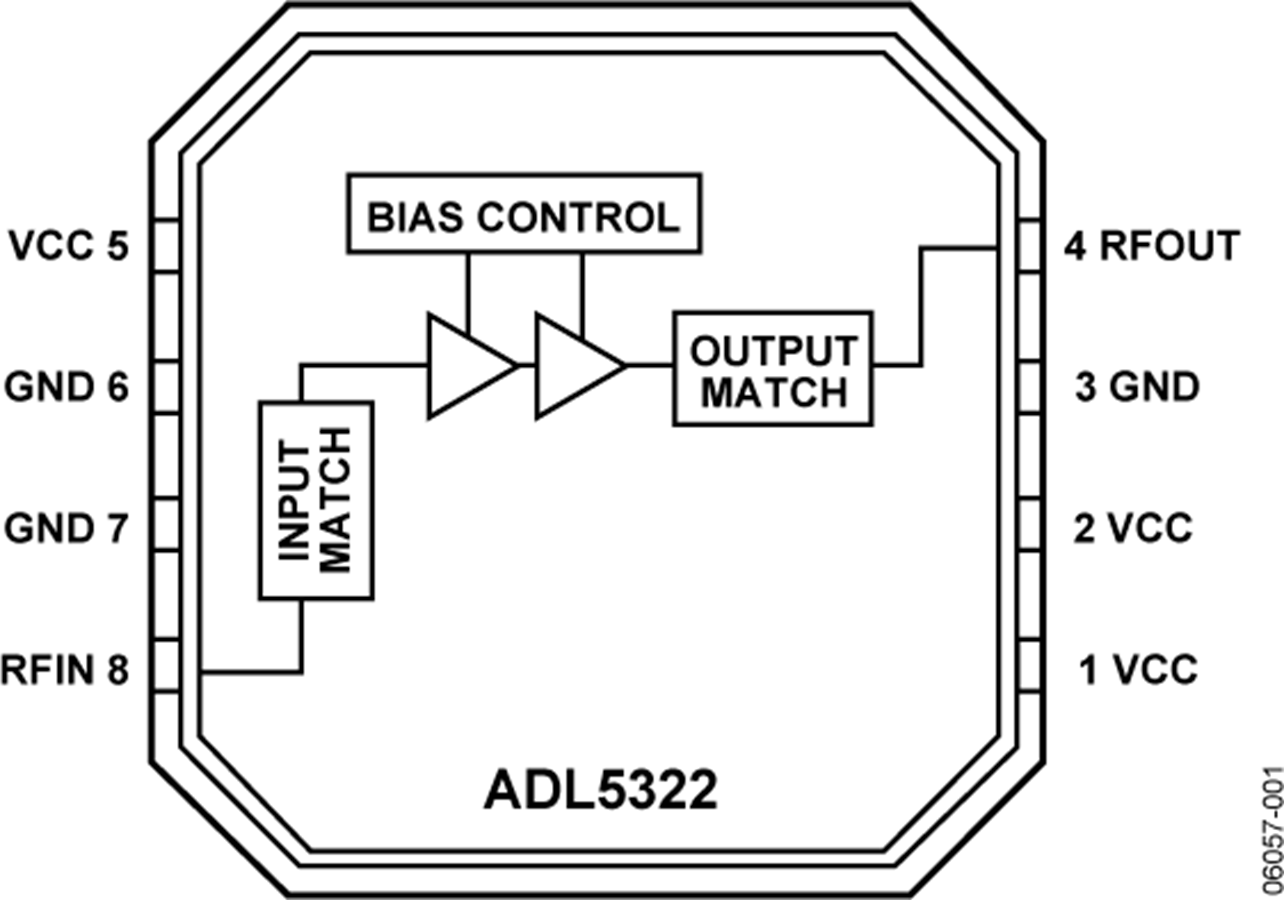

ADL5322电路图
ADL5322 引脚图
ADL5322 引脚图
