描述
74HC244是一款高速CMOS器件,74HC244引脚兼容低功耗肖特基TTL(LSTTL)系列。 74HC244是八路正相缓冲器/线路驱动器,具有三态输出。该三态输出由输出使能端1OE和2OE控制。任意nOE上的高电平将使输出端呈现高阻态。 74HC244与74HC240逻辑功能相似,只不过74HC244带有正相输出。

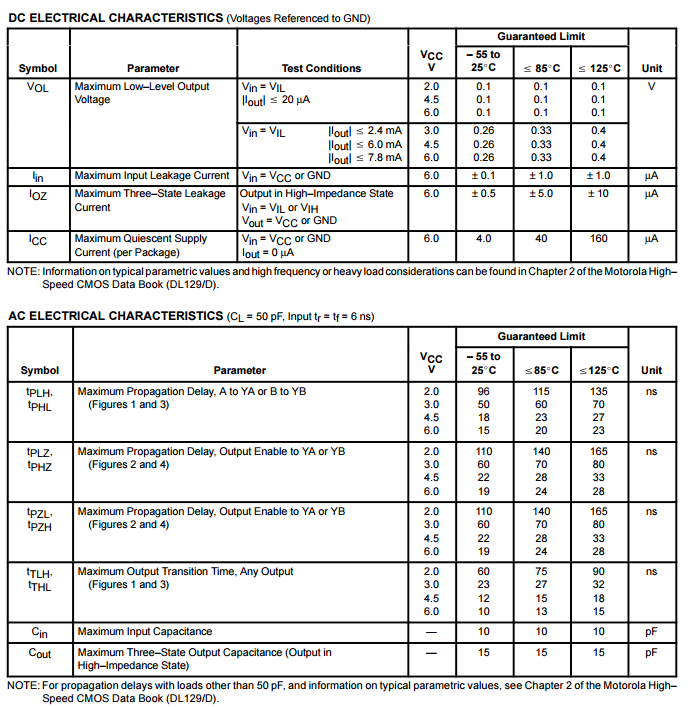

特点
*缓冲类型:非反相
*电源电压范围:2V to 6V
*封装类型:SOIC
*针脚数:20
*工作温度范围:-40°C to +125°C
*封装类型:SOIC
*器件标号:74
*工作温度最低:-40°C
*工作温度最高:125°C
*电源电压:5V
*电源电压最大:6V
*电源电压最小:2V
*芯片标号:74HC244
*表面安装器件:表面安装
*输入数:1
*逻辑功能号:244
*逻辑芯片功能:八缓冲/线路驱动器(三态)
*逻辑芯片基本号:74244
*逻辑芯片系列:HC
*门电路数:8
74HC244电路图
74HC244 引脚图
74HC244 封装图
74HC244 封装图
74HC244 封装图
74HC244 封装图
74HC244 封装图
