74HC164、74HCT164是高速硅门 CMOS 器件，与低功耗肖特基型 TTL (LSTTL) 器件的引脚兼容。74HC164、74HCT164 是 8 位边沿触发式移位寄存器，串行输入数据，然后并行输出。数据通过两个输入端（DSA 或 DSB）之一串行输入；任一输入端可以用作高电平使能端，控制另一输入端的数据输入。两个输入端或者连接在一起，或者把不用的输入端接高电平，一定不要悬空。
时钟 (CP) 每次由低变高时，数据右移一位，输入到 Q0， Q0 是两个数据输入端（DSA 和 DSB）的逻辑与，它将上升时钟沿之前保持一个建立时间的长度。
主复位 (MR) 输入端上的一个低电平将使其它所有输入端都无效，同时非同步地清除寄存器，强制所有的输出为低电平。

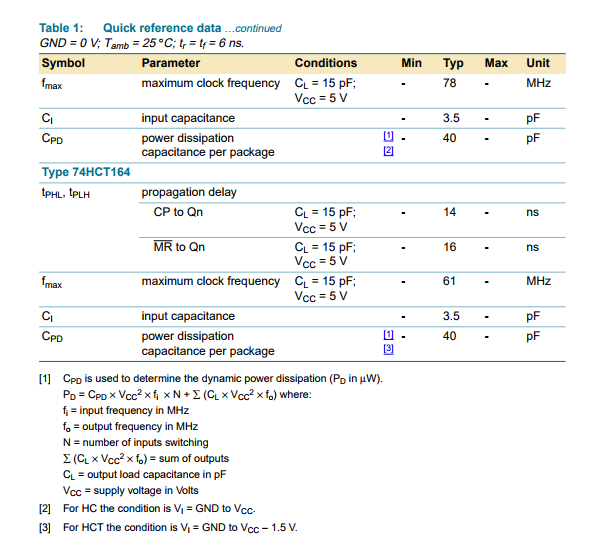

74HC164特性
门控串行数据输入
异步中央复位
符合 JEDEC 标准 no. 7A
静电放电 (ESD) 保护：
HBM EIA/JESD22-A114-B 超过 2000 V
MM EIA/JESD22-A115-A 超过 200 V 。
多种封装形式
额定从 -40 °C 至 +85 °C 和 -40 °C 至 +125 °C 。
74HC164 引脚图
74HC164 引脚图
74HC164 引脚图
74HC164 引脚图
74HC164 封装图
74HC164 封装图
74HC164电路图
