204 MHz 32 位 Cortex-M4/cortex-m0 LPC4370 MCU
NXP 的 cortex-m4 MCU 采用 cortex-m0 协处理器（204 MHz, 32-bit Cortex-M4/Cortex-M0 LPC4370 MCUs），是 LPC4300 系列器件的新成员
发布时间：2018-06-14
LPC4370 是一款基于 ARM Cortex-M4 的微控制器，适用于嵌入式应用，内含一个 ARM cortex-m0 处理器和一个 ARM cortex-m0 子系统（管理外设）、282 kB SRAM、高级外设（如 ：状态可配置定时器 (SCT) 和通用串行 I/O (SGPIO) 接口）、两个高速 USB 控制器、以太网、LCD、一个外部存储控制器和多个数字和模拟外设（包括 12 位 高速 ADC）。 LPC4370 可在高达 204 MHz 的 CPU 频率下工作。
ARM cortex-m4 是新一代 32 位内核，可提供系统增强功能（例如低功耗、增强型调试功能）以及一个高水平支持集成块。 ARM cortex-m4 CPU 集成了 3 级流水线，采用带有独立本地指令和数据总线的 Harvard 架构以及用于外设的第三条总线，并包括一个支持不确定分支操作的内部预取单元。 ARM cortex-m4 支持单循环数字信号处理和 SIMD 指令。 器件内核中还集成了浮点处理器核。
LPC4370 包括一个带有浮点单元的复杂 Cortex-M4 处理器、一个 cortex-m0 协处理器以及基于 cortex-m4 处理器的外设控制器。其中，协处理器用于减轻来自主 CPU 的中断驱动型任务，如 USB，外设控制器用于在通用串行 I/O (SGPIO) 与 SPI 外设上实现快速 I/O。 这种多核方法易于对一个设计进行分工，实现最佳能效，让功能强大的 cortex-m4 内核专门对付计算任务，而 ARM cortex-m0 协处理器则管理数据移动和 I/O。 Cortex-m0 内核一款高能效、易于使用的 32 位内核，在代码和工具方面均与 cortex-m4 内核兼容。 利用简单的指令集和更小的代码长度，这两个 cortex-m0 内核便能能达到 204 MHz 的性能。
204 MHz 32 位 Cortex-M4/cortex-m0 LPC4370 MCU特性
204 MHz 32 位 ARM Cortex-M4，带 FPU
204 MHz 32 位 ARM Cortex-M0 协处理器
高达 1 MB 的双存储库闪存
高达 282 KB 的 SRAM
高达 4 KB 的 EEPROM
存储器保护单元 (MPU)
两个高速 USB 2.0 接口，带有片载高速 PHY
10/100T 以太网 MAC，带有 MII 和 RMII 接口
具有 1024 x 768 像素显示分辨率的 LCD 控制器
创新的四通道 SPI 闪存接口 (SPIFI)
状态可配置定时器 (SCT) 子系统
可配置串行 GPIO
两个 CAN 2.0B
高达 164 GPIO
与 LPC1800 系列引脚兼容
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LPC4370FET100E | IC MCU 32BIT 100TFBGA | 在线订购 | ||
 | | LPC4370FET256E | 其它微处理器-单片机/ARM/DSP | IC MCU 32BIT ROMLESS 256LBGA | ￥138.38456 | 在线订购 |

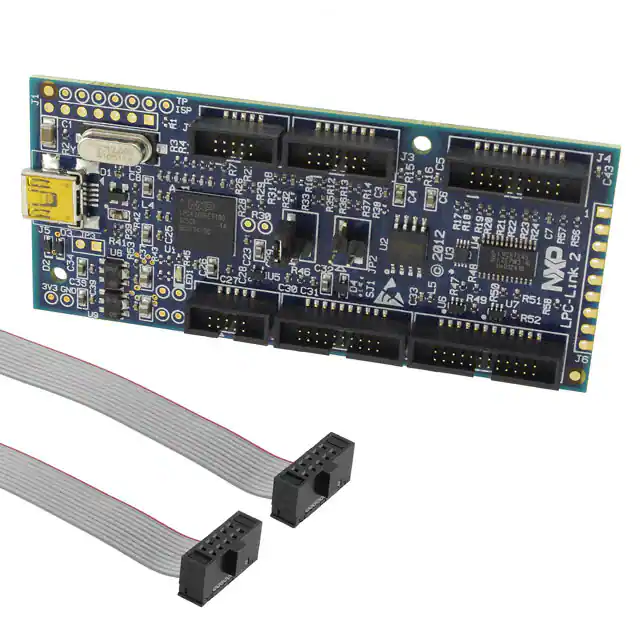

 | | OM13054UL | 编程器/烧录器/仿真器-开发板/套件/编程器 | OM13054UL | 在线订购 |
