18W单节多协议C口双向移动电源方案基于移动电源SOC 芯片EDP3026M，由芯片厂商易能微电子出品，EDP3026M 是为多协议移动电源设计的一颗 SOC 芯片；芯片支持 QC2.0/3.0、PE1.0、AFC、FCP、BC1.2 DCP 、 Apple2.4A 快充协议；支持 TYPE_C 口双向快充功能；支持插入检测功能；支持 AABC 接口形式；多个输出 口都插入负载时，输出电压会降到 5V；芯片内部还集成了充放电管理模块、LED 指示模块、以及过温保护， 电池过充和过放保护，输出过压、欠压、短路保护、过流保护，充放电反向电流保护、适配器欠压/过压保 护及电流自适应等多重安全保护功能；
◆ 快充移动电源
◆ 快充车充
◆ 智能排插
EDP3026M 多协议 QC/PE/AFC/FCP 带 C 口双向快充移动电源方案
用一颗芯片 完成了 DC-DC 升降压和快充协议，方案集成度高，外围原件少，热效率非常优秀，18W 时最 低效率超过 90%. 元件温度低于 70℃。支持 BC1.2 DCP, QC2.0/3.0， PE1.0, AFC, FCP, Apple 2.4A 输入输出双向快充协议. 测试了市场上几乎所有相关协议的快充手机，兼容性几乎 做到 100%. 具有完善的电池充放电管理，独立的锂电保护电路，支持过压/欠压，过流，反向电流，短路, 高低温保护等功能. 安全性高，可靠性好，生产简单，是一款高性价比的快充移动电源方案.
✔支持 BC1.2 DCP, QC2.0, QC3.0, PE1.0, AFC, FCP, APPLE 2.4A 快充协议, 兼容市 面上几乎所有相关协议手机
✔AABC 接口
✔ 额定输入输出功率 18W
✔18W 最低充放电效率高于 90%
✔C 口双向快充: 输入时自动检测插入，按键转 输出
✔ B 口和 C 口先插入的进行充电，后插入的无 效
✔ C 口输出对手机充电不反灌
✔ A 口支持插入检测，插入自动输出；
✔两个及以上输出口都插入手机后会退出快充， 输出电压降到 5V；
✔ 输入电流自适应
✔ 输出电压自适应
✔ NTC 检测
✔ 电量等级 4 个 LED 指示， 独立的快充 指示 LED
✔电芯电压 4.20V, 4.30V,4.35V,4.40V 可配置
✔ 4 个等级电量电压点可配置
✔过流, 反向电流，过压/欠压，短路，高 低温保护
| 标准板规格书： | EDP3026M 多协议QC，PE，AFC，FCP带C口双向快充移动电源方案_v1.22_20171226.pdf |
| IC规格书： | EDP3026M DATASHEET_V1.5.pdf |
| BOM List： | 3026M_010_002 EDP3026M(AABC).xls |
| 参考LAYOUT Gerber： | PCB设计注意事项_v1.00_20171225.pdf |
| 电路图： | 3026M_010_002 EDP3026M(AABC).pdf |

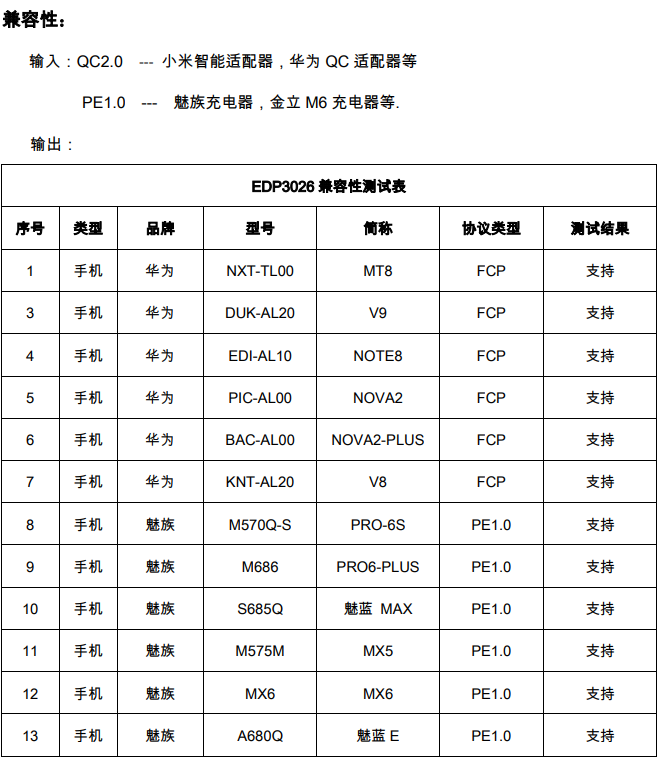

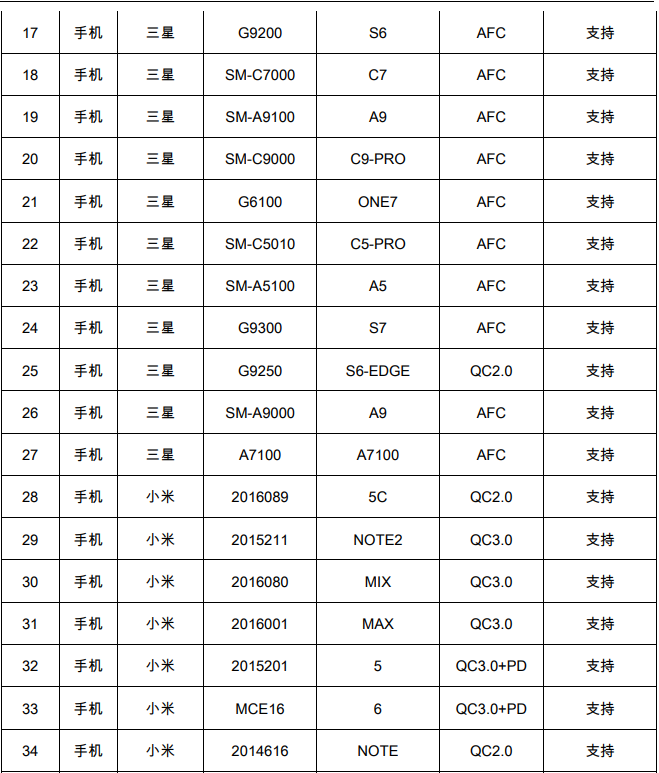

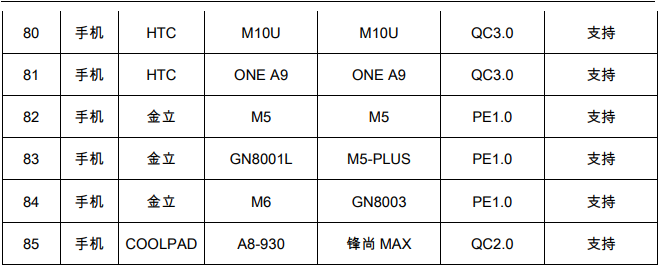

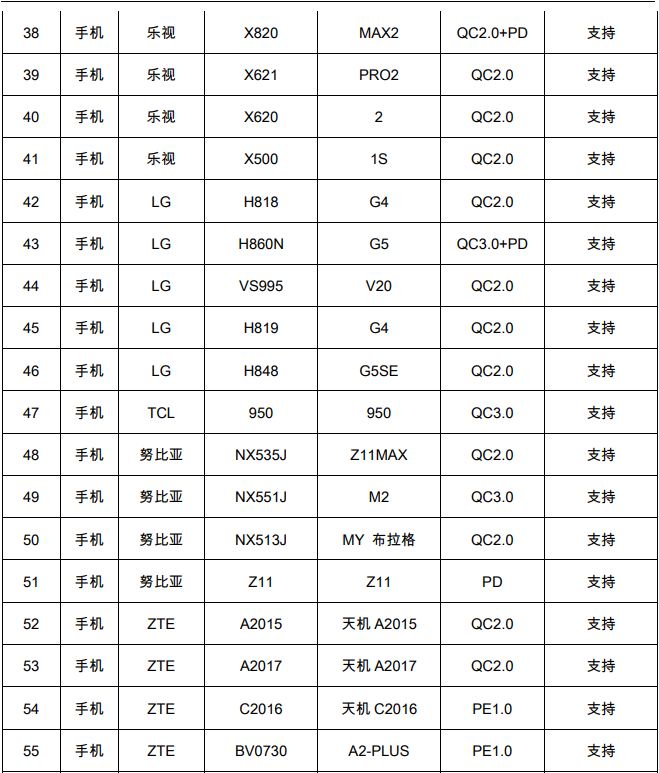

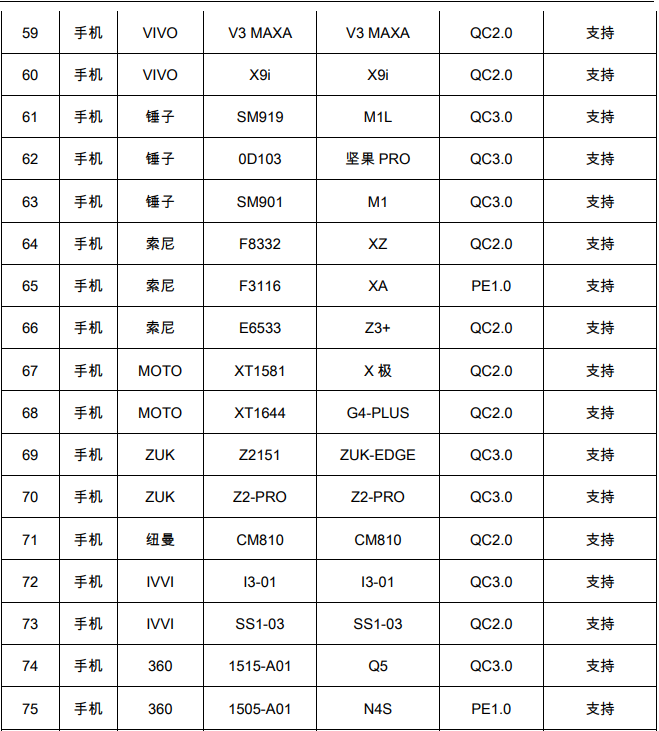

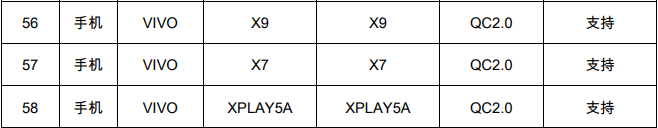

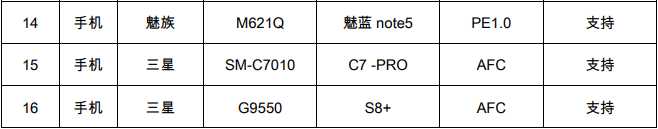

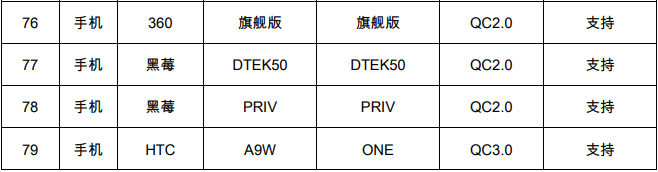

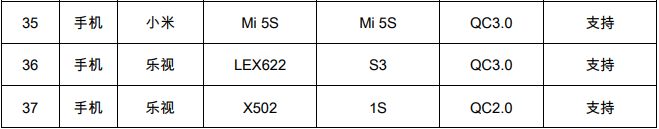

18W双向Type-C快充移动电源方案兼容性
