方案概述
OCP8155 是一款集成了650V MOSFET 高精度离线式LED 恒流驱动芯片,可应用于输出功率18W 以内的LED 恒流驱动电源,支持全电压输入AC85V~265V。
芯片封装形式:DIP-8L,利用原边反馈技术,无需TL431、光耦和反馈电路便能实现很好的线电压调整率和负载调整率,极大的节约了系统成本和尺寸空间。
功能定义及性能指标
1、集成650V 功率MOSFET;
2、采用原边反馈技术,无需次级反馈电路;
3、无需环路补偿;
4、±3%的恒流精度;
5、支持AC85V~265V 全电压范围输入;
6、LED 开路保护和短路保护;
7、FB 对地短路保护;
8、芯片过温保护;
9、欠压锁定功能;
10、CS 脚电阻开路保护;
11、工作温度范围:TA=-40 ~ 85℃;
12、DIP-8L 封装。
方案优势
OCP8155 具备完善的保护功能,其利用VCC 脚进行过压检测,一旦检测到过压信号芯片便进入打嗝工作状态;芯片利用FB 管脚实现了短路检测,一旦发现短路信号芯片便会进入较低的工作频率以限制输出功率,同时芯片还具备LED 开短路保护、FB 短路保护、欠压锁定和过温保护功能以保证整个系统在恶劣的工作环境中安全可靠的工作。

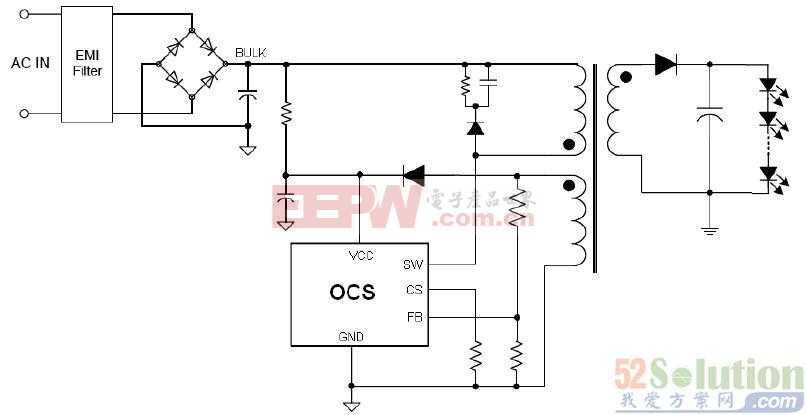

原理及实物图
![](/uploads/ask/201503/30/8eb3b27cbc581f8a9d0796b9ed4d9c00.jpg)
![](/uploads/ask/201503/30/7a35c176a6daf10547370933b3b2675c.jpg)
