双电源供电电路

功率放大电路中的前置放大器，一般都采用双电源供电，即对称的正负电源供电，业余制作时，x会

碰到手头无双电源，这就给制作带来困难。本文介绍利用TDA2030将单电源转换双电源给前置放j器

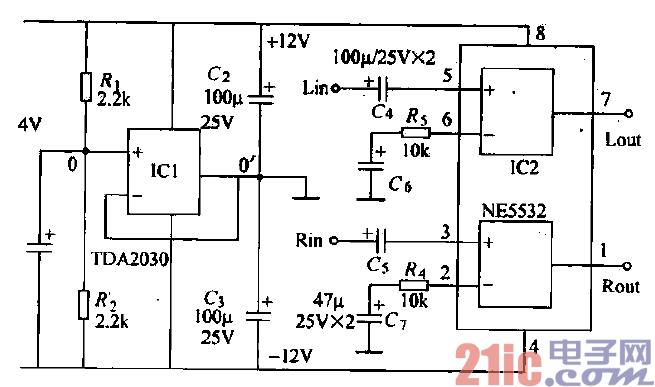

NE5532供电，电路如图所示。  ‘

    TDA2030 (ICl)是一种高效的运算

放大器，利用它的互补输出。就可将单极

性电源转换成所需要的双极性电源。在图

中阻值相等的Rl：忌形成一个分压器，

分压器的中点接到IC1运算放大器的同相

输入端，且IC1接成电压跟随器，使“o一

端和“0”端电位相等。“0“端又是虚地

点．它与输入电源的接地端完全隔离。

G，G分别为正、负电源的滤波电容。

正电源从c的“+”端输出，加到1C2

NE5532的⑧脚，负电源从巴的“一”端

输出，加到IC2 NE5532的④端，“0”端

为IC2的接地端。

    由于NE5532在以往的文章中介绍较多，这里不再赘述。在电路图中均标明了元件数值，只要按图制

作，一般无需调试均可正常工作。但供电的单电源一定要使用稳压电源，以保证NE5532能可靠工作。
