松下TC-29P200G电视机的红外遥控接收电路

松下TC-29P200G电视机的红外遥控接收电路

提问者：hisysteeoke 地点：- 浏览次数：2324 提问时间：09-08 19:54

我有更好的答案

1条回答: kkker 09-09 19:56 回答数：0 被采纳数：0

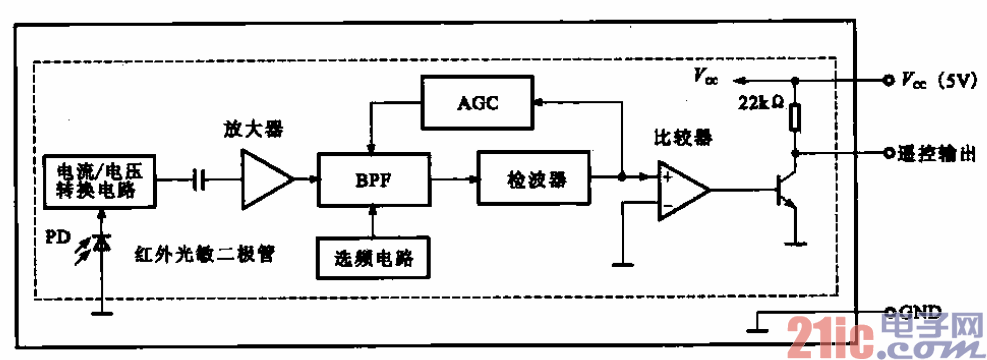

所示为松下TC-29P20QG电视机的红外遥控接收电路。由图可知，红外光敏二极管接收

遥控发射器发来的红外光信号，并将光信号转换成电流信号，经电流，电压转换电路变成电压信号。再经

放大、带通滤波（选颡）、检波、比较器，最后输出遥控脉冲。
