手机制作远程家电遥控电路图

时下在城市家庭手机已很普遍，几乎每人一部，而且新机型日新月异，手机更新换代比较快，家庭淘汰下来的旧手机弃之可惜。能否利用旧手机改造成可用的其它家庭用具呢?答案是肯定的。目前联通和移动通信公司都推出了大众经济卡，这种卡对被叫手机而言，接听所有来电均不收费且座机费也很优惠。我们就利用此卡做上述装置的传媒介质，来完成制作。笔者家中有两部淘汰下来的爱立信GH398和波导 RC928手机，分别改制了上述两个装置，经使用效果良好。

远程家电遥控器

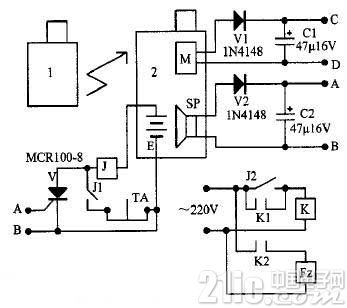

电路见图1。由图1可以看出，主叫手机1或办公室的电话机拨打被叫手机2，被叫手机振铃，我们就取它的振铃信号作为本电路的启动信号。这个振铃信号既可取自被叫手机的听筒喇叭SP两端A、B点，又可取自手机中振动电机M的电源两端C、D点，本文取自听筒喇叭两端。当被叫手机振铃后，经二极管V2整流电容 C2滤波后驱动可控硅V导通，继电器J得电吸合，它的一对常开接点J1闭合，实现自保持。同时另一对常开接点J2闭合，接通交流接触器线圈220V电源，接触器K得电吸合，其常开触头K1闭合，实现自保持，同时另一对常开触头K2闭合，接通家用电器F2电源，实现被遥控家电工作。增加接触器的目的是可遥控大功率的家电。如电取暖器、电饭锅、空调等。这些电器在下班前15分钟遥控接通电源，回家后就可以使用，节省午休时间。若遥控的是小功率的家电，如电灯等，则不需要加装交流接触器，直接用本电路的继电器常开接点J2即可。要想切断被遥控家电的电源，只要按下本电路的停止按钮TA电路即可复位。

因为本电路取的是手机的振铃信号，所以只要被叫手机振铃几秒钟.就可以触发可控硅V导通，此时主叫手机可以关闭，停止呼叫，被叫手机并不接听，故主叫和被叫手机双方都不收费。本电路的电源既可取自手机中的电池E，也可以用手机充电器做电源。如果用手机电池做电路电源时，电池电压应是6V的，因电路继电器是 6V的，否则用充电器做电源。
