温度传感器在定影辊解决方案

方案概述

影辊是复印机、激光打印机中定影器的主要组成部分，其主要用途是将显影图像固定在复印介质上。由于通过转印、分离过程转移到复印纸上的色粉图像，并未与复印纸融为一体，这时的色粉图像极易被擦掉，因此必须经过定影装置对其进行固化，以形成最终的复印品。在复印机工作的过程中，定影辊的温度对出图的效果影响较大，因此需要配合温度传感器对定影辊的温度范围进行严格控制。

方案优势

具体来说复印机中的定影辊通常由热辊和压力辊组成，其中热辊内部有加温器，当热辊的温度升高到一定程度时，便开始转动而加热器保持不动，以对热辊进行均匀加热。同时，包裹有橡胶质层的压力辊，因与热辊之间的摩擦力随之一起转动。



当有复印纸进入热辊与压力辊之间时，复印纸上的碳粉图像颗粒会因热辊传到的热量而融化，而压力辊则会通过与热辊之间的压力将图像定影在纸张上面。但要确保定影的效果就必须控制好，热辊的温度范围。温度过低，影响碳粉颗粒融化；温度过高则会使图像出现重影的现象。因此，通常用温度传感器来检测定影热辊的温度，当温度低于预设温度下限时，由控制主板接通加热器；当温度高于预设温度上限时，切断热辊内部的加热器，以此保持热辊在一个特定的温度范围内。

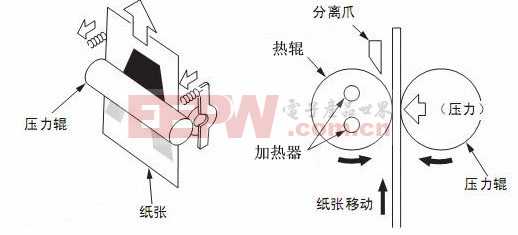

原理及实物图
