摩托车刹车灯延时熄灯电路图

快速行驶的摩托车在遇到意外情况或需转弯时，需要用脚踏刹车使车减速或停下来，一般的摩托车都是脚踏刹车后刹车灯亮，刹车一复位，刹车灯随即熄灭，这样，不易引起后面车辆的注意。如果给摩托车加装此电路后，能使摩托车刹车灯像小汽车灯一样在刹车复位后再延时几秒钟，以提醒后面的车辆注意，这对交通安全，减少交通事故有实际意义。

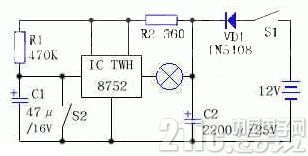

电路原理如图所示：S1是电源开关，由车锁控制，S2为原刹车灯控制开关。闭合开关S1，由于电容C1两端的电压不能突变，IC的2脚为低电平，刹车灯H 亮，几秒钟后，由于C1被放电，使IC的2脚电压高于1.6V时，灯H熄灭。当行驶中的摩托车遇到情况减速或停车时，开关S2闭合将C1两端短路放电，使开关IC的2脚变成低电平，刹车灯H随即被点亮，S2复位后，H须延时几秒钟后才能熄灭。

电路中的IC为大功率开关集成电路TWH8752，最大允许通过电流为4A，H为后刹车灯，R1为470K，C1选用16V、47uF电解电容器，C2选用25V、2200uF电解电容器，VD1选用1N5408型整流二极管。如需改变延时时间，可适当改变R1、C1的值。
