TOP232Y构成的5V、2A，3.3V、2A，15V、30mA 3路输出开关电源电路

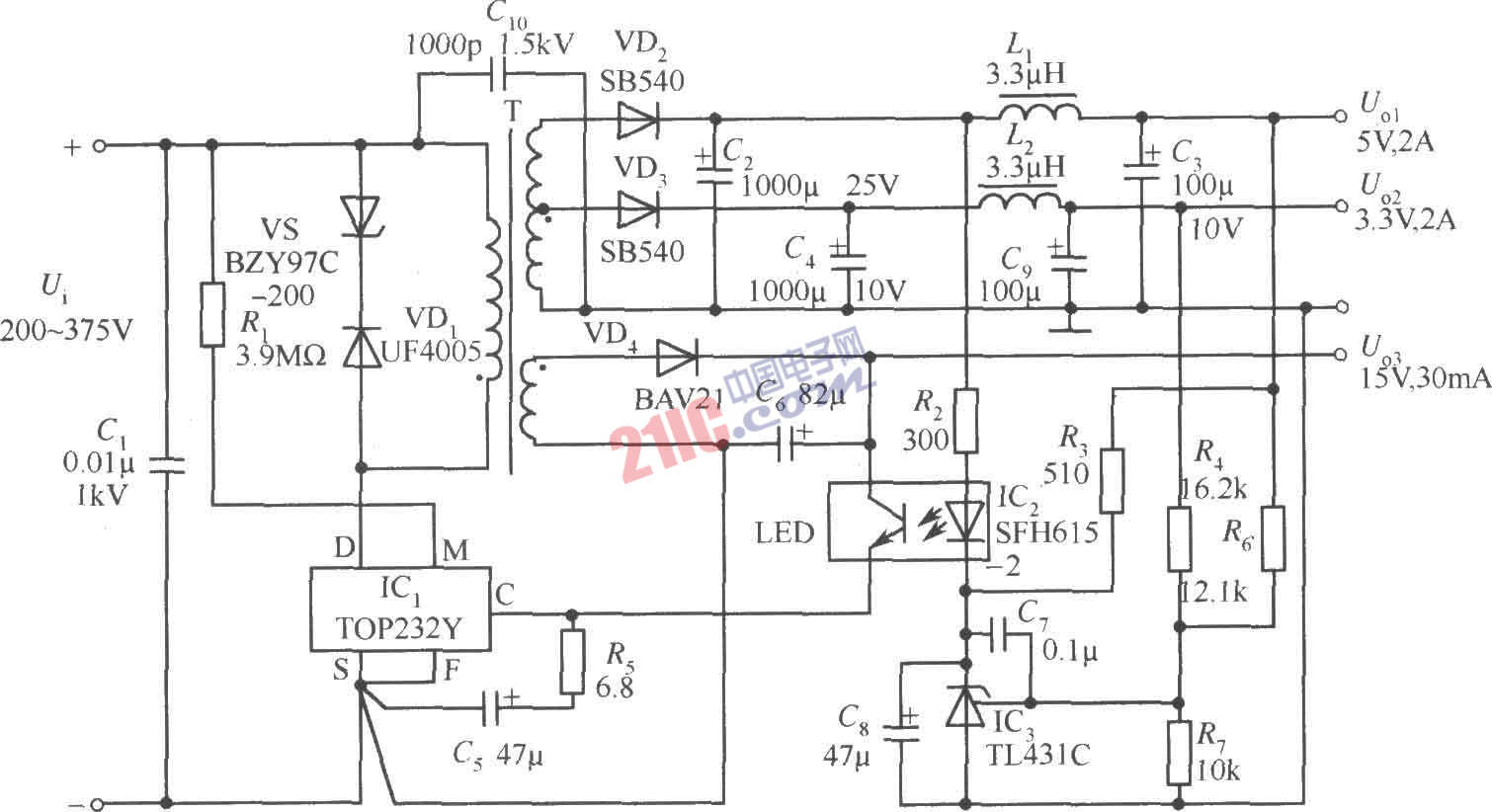

　　由TOP232Y构成的5V、2A，3.3V、2A，15V、30mA 3路输出开关电路如图所示。TOP232Y作为四端器件来使用。该电源的效率为78％，输出端纹波电压的峰-峰值为50mv。电路中使用一片TOP232Y型单片开关电源，总输出功率为17.05W。直流输入电压的范围是200～375V。亦可选220V／110V固定输入电压，只需接入整流滤波器，而无需加输入倍压器对110V进行倍压整流。该设计充分发挥了TOP232Y的软启动、欠电压保护、严格的限流特性和开关频率高等优良特性，使得高频变压器可选EE19型磁心。此外，由于TOP232Y增加了高压漏极端与低压端的间距，减小了引脚之间的漏电，因此电源能在较恶劣的环境下使用。C1为直流高压的高频退耦电容，当Ui与待机电源距离很近时可省去Cl。线路检测电阻Rl用于设定欠电压值UUV。取Rl=3.9MΩ时，UUv=IUVRl=50μA×3.9MΩ=195V。当Ui<195V时自动关断电源，直至Ui>195V时才重新接通电源。
