由L296单片大电流开关电源芯片组成的稳压电源

提问者：wanglinhua2627 地点：- 浏览次数：3268 提问时间：12-25 06:14

我有更好的答案

1条回答: jsjdfsdf 12-30 22:30 回答数：0 被采纳数：0

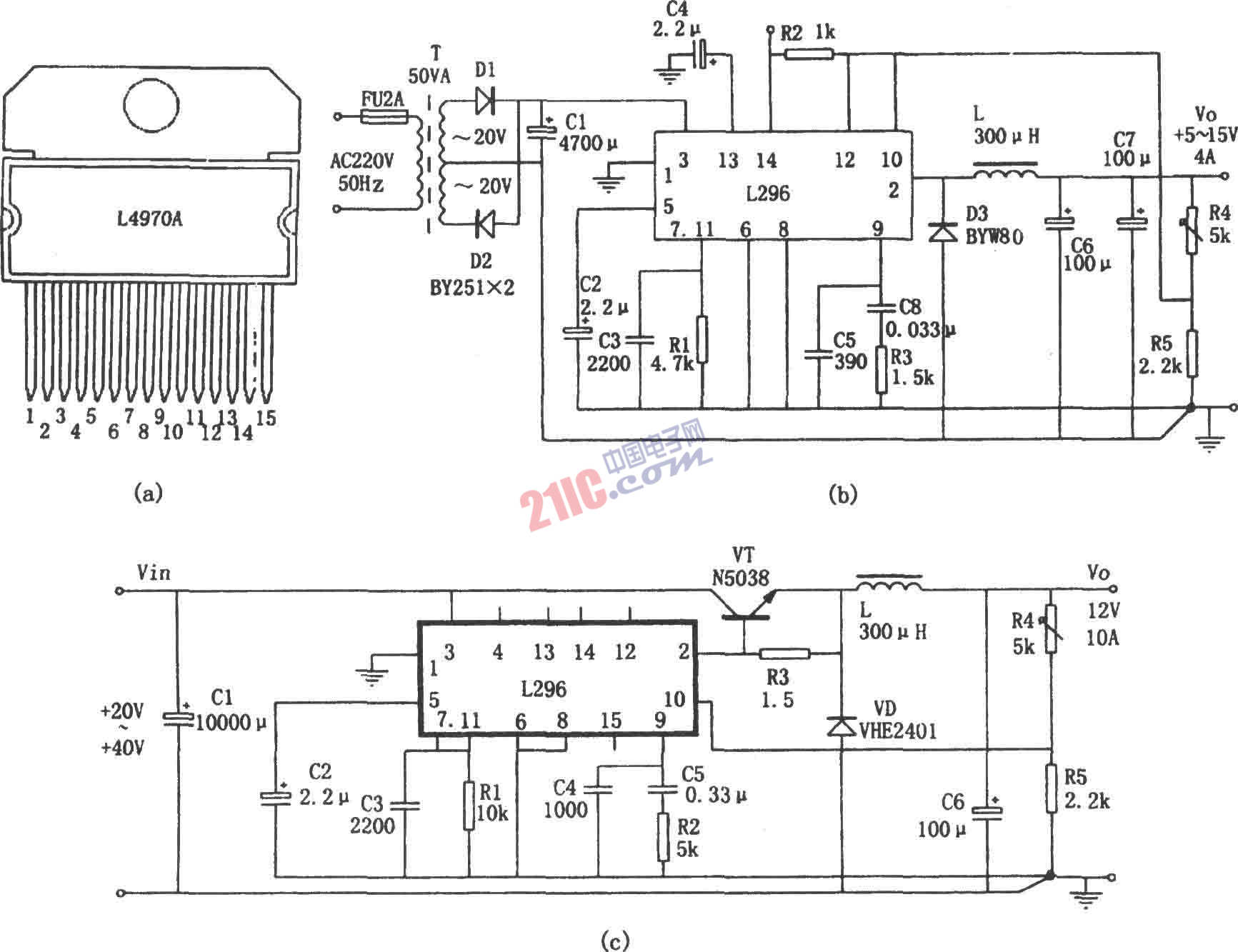

　　如图所示为由L296单片大电流开关电源芯片组成的5～15V、4A稳压电源。L296单片大电流开关电源芯片特点是：(1)保护功能完善。内设有软启动、过流、过热、过压保护。(2)最大输出电流为4A，功率为160W，输出电压在5.1～40V之间可调。(3)设有特殊功能：工作禁止控制、同步控制(在几片作多路输出时，保证工作频率一致)、重置电路(可提供电源工作状态的检测信号)、撬棍过压保护电路(当输出电压超过预设额定电压20％时，产生一个100mA的驱动信号，用来触发外部保护电路动作)。图(c)所示为电流扩展电路形式。
