用LAS6351构成的大电流高效开关稳压电源

提问者：xxn082349 地点：- 浏览次数：5396 提问时间：05-04 07:11

我有更好的答案

1条回答: IC大当家ac 05-12 23:16 回答数：0 被采纳数：0

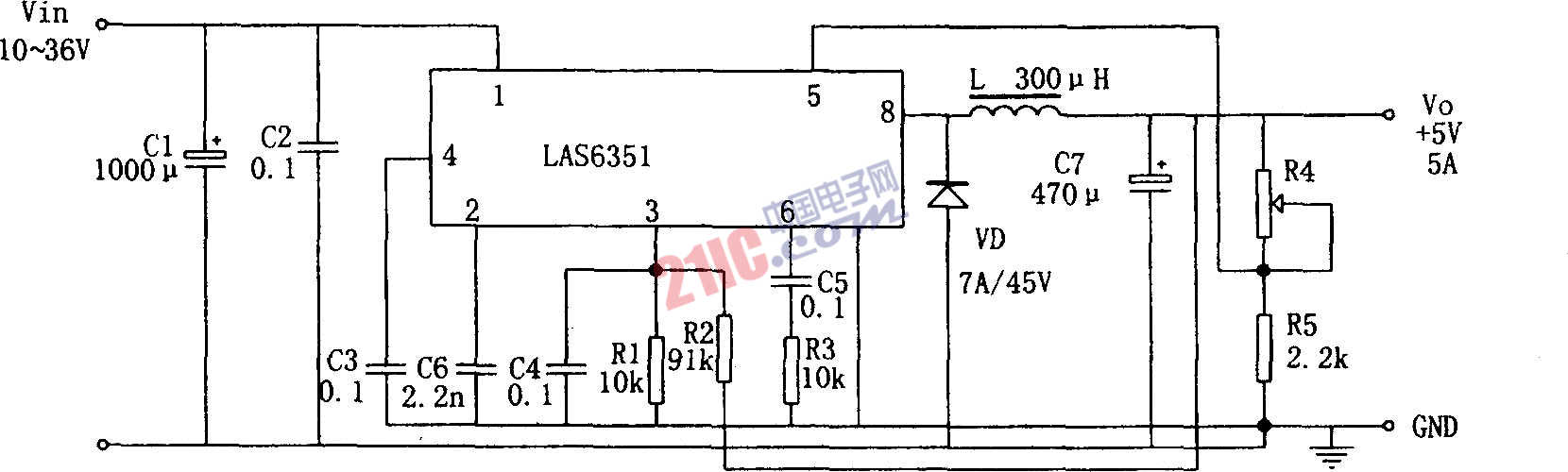

如图所示为用LAS6351构成的大电流高效开关稳压电源。LAS6351是一种具有较完备功能的大电流可调脉冲宽度开关式集成稳压器。它能在承受3～8A连续负载电流的情况下输出2.5～50V范围的电压；芯片内设有软启动、过载过压保护过热关闭保护电路；效率高达90％；由于开关频率高达200kHz，因此降低了外部输出LC滤波器的成本。用它可直接组装15W、25W、40W可调式或固定式开关稳压电源。图所示电路是一个+5V、5A开关稳压电源。

 评论0  赞29
