开关电源电路

用高效开关控制器LT1148-5制作的2A降压直流变换电源

用高效开关控制器LT1148-5制作的2A降压直流变换电源
提问者:龚浩洋1 地点:- 浏览次数:6994 提问时间:11-29 01:39
我有更好的答案
提 交
1条回答
Jayden888 11-29 19:48

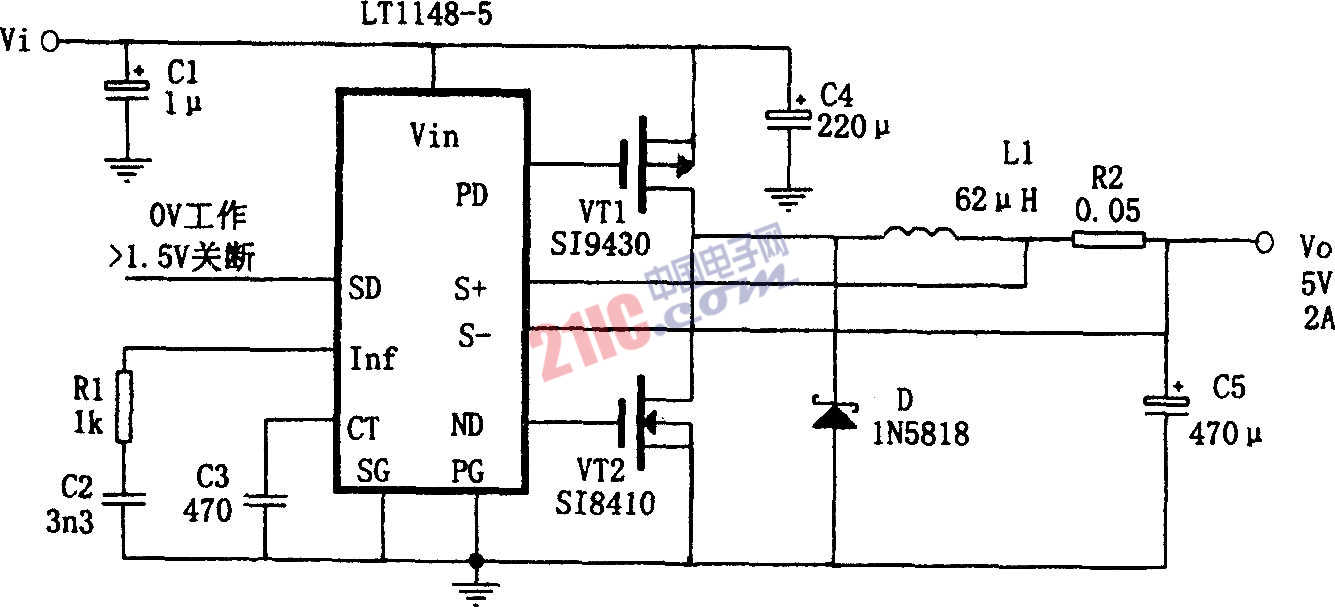

  如图所示为用高效开关控制器LT1148-5制作的2A降压直流变换电源。此电源电路以MOSFET作为受控功率开关元件,代替外接肖基特续流二极管,从而进一步降低了电路的压降和功耗,提高了电源的变换效率。图中如果取输入电压为6V,负载电流在20mA至1.8A的范围内变化,电源的变换效率达95%以上。此时的二极管D仅起保护作用。
