开关电源电路

MAX1721构成的微型极性反转电源

MAX1721构成的微型极性反转电源
提问者:60user162 地点:- 浏览次数:7685 提问时间:12-21 10:47
我有更好的答案
提 交
1条回答
nnvywerwer 12-28 06:51

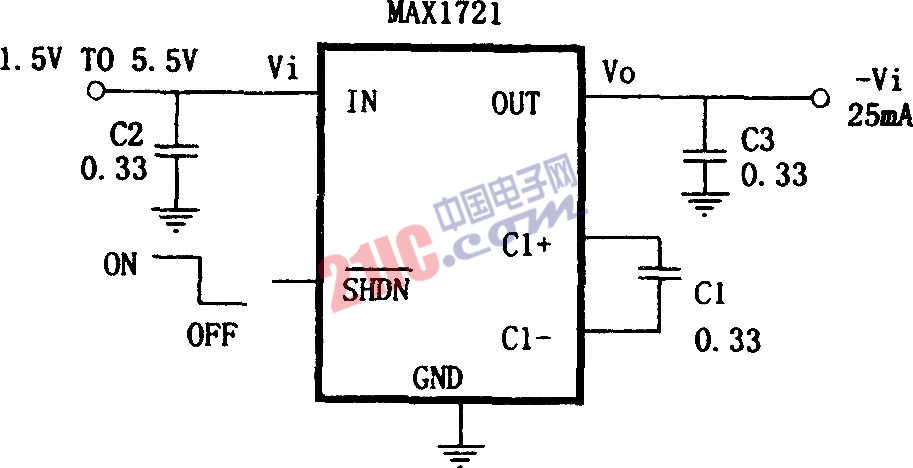

  如图所示为采用微型(SOT23封装)反相电荷泵集成电路MAX1721构成的微型极性反转电源。本电路只需在MAX1721的外部接一只0.33μF的小容量、小尺寸的电容器,就可完成极性反转,即输出电压Vo=-Vi。
