高性能稳压电源(LM334)

提问者：灵澈与灵车地点：- 浏览次数：1927 提问时间：06-25 17:38

我有更好的答案

1条回答: fb3544 07-01 18:08

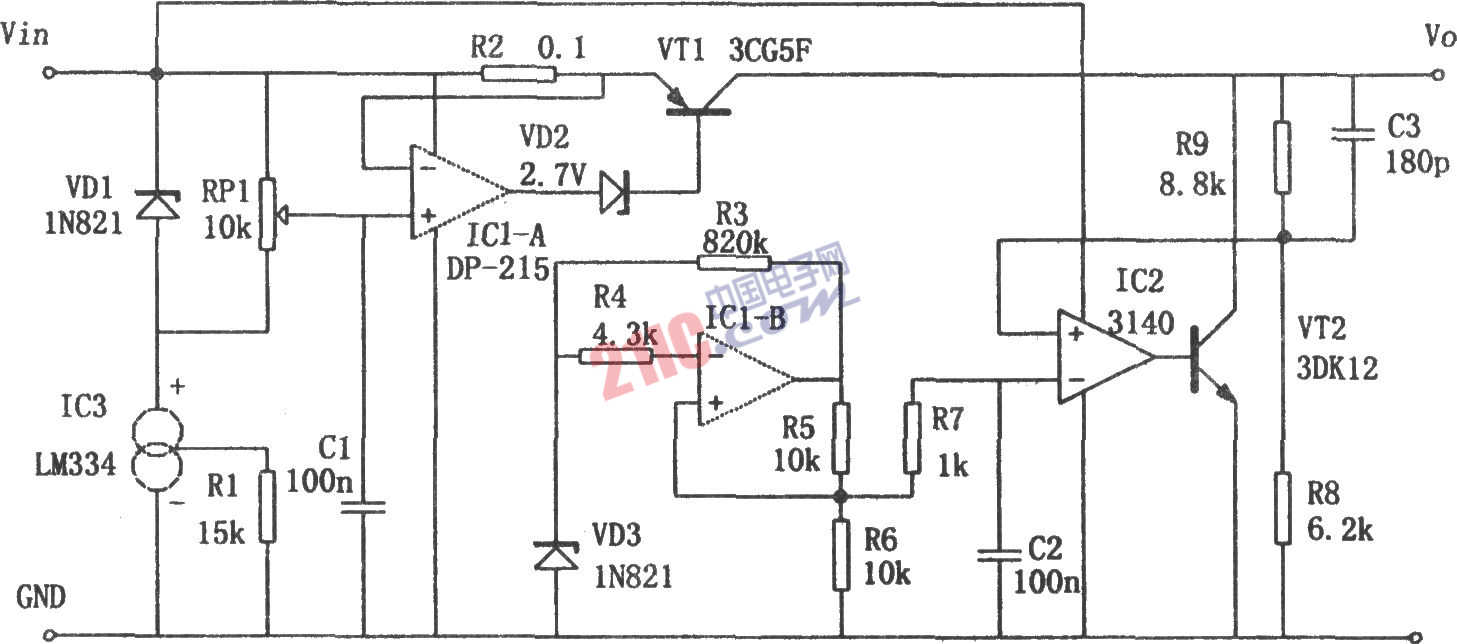

如图所示为一种配合开关电源进行工作的线性稳压电源。其特点是：高效率，低压差；具有滤除高频脉动电压和瞬间突变电压的能力；最适合于小负载的需求;具有限流功能。图中，由VD3、IC1-b等元件产生基准电压。R8、R9构成电压取样电路，对电源的输出电压进行采样。IC2和VT2等元件构成误差放大和并联电压调整电路。通过IC2对基准电压与取样电压的比较放大，驱动调整管VT2，进而稳定输出电压。由VD1、IC3、VD2、IC1-a、VT1等元件构成限流电路。VD1、IC3和RP1形成可调的限流基准电压，通过IC1-a对此基准电压与R2(输出电流的取样电阻)上产生的取样电压进行比较放大，形成误差电压。用该误差电压控制调整管VT1的工作状态，从而稳定和限制输出电流。

 评论0  赞46
