LM317构成的1.25~37V可调电源

LM317构成的1.25~37V可调电源
提问者:YHYDZ 地点:- 浏览次数:3015 提问时间:12-29 05:56
我有更好的答案
提 交
1条回答
dfgsgdg 01-06 19:59

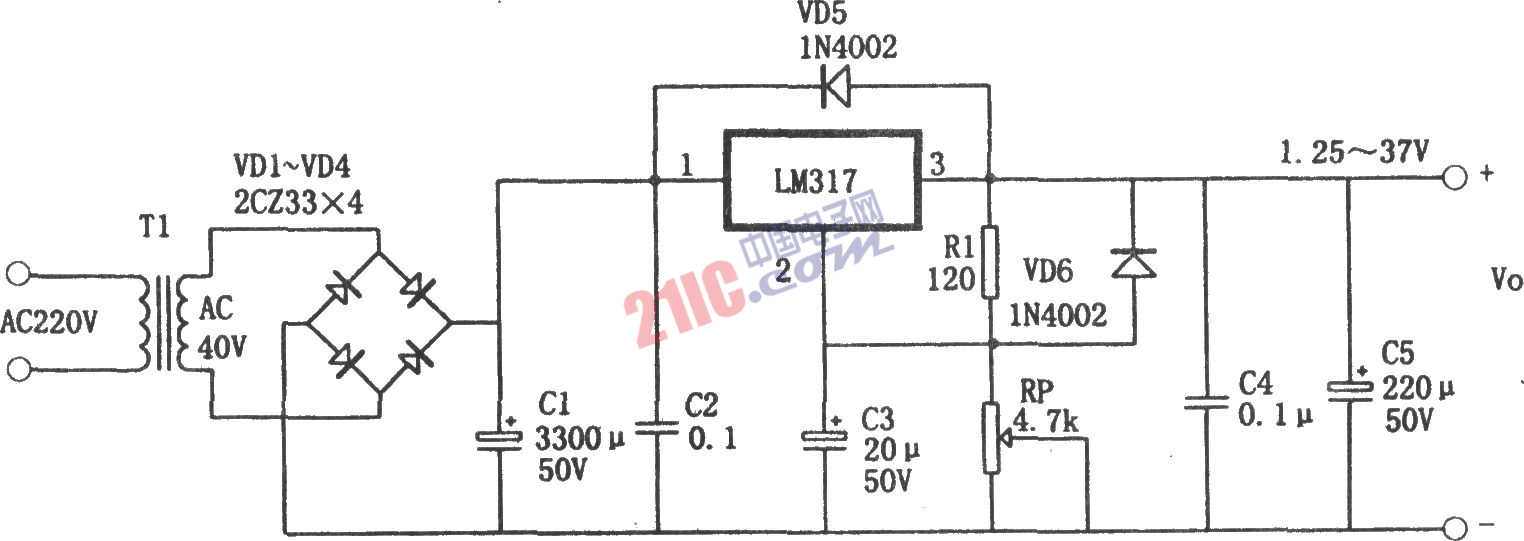

如图所示为1.25~37V可调电源电路。它是可调式三端稳压器的典型应用电路,特点是性能好、工作稳定、体积小、制作安装简单方便,最大输出电流为l.5A,输出电压在1.25~37V之间连续可调。它最适合做实验用电源。

图中C3用于滤除RP上的纹波,提高电源输出电压的稳定性。由于某种原因当LM317的输出端与输入端短路时,C2会通过LM317内部放电而损坏芯片,VD6可为C2提供放电回路。C4用来防止输出端产生自激。VD5为保护二极管,用以防止输入端短路时容性负载上积存的电荷向LM317放电。为了保证LM317可靠工作。Rl的阻值一般取120Ω(或240Ω)。输出电压Vo表达式为:Vo=1.25×(1+R2/Rp)V。
