 稳压电路恒流源电路



MIC5158组成的恒流源电路

MIC5158组成的恒流源电路

提问者：w97669665 地点：- 浏览次数：5046 提问时间：04-12 04:57

我有更好的答案

1条回答: 60user115 04-15 12:26 回答数：0 被采纳数：0

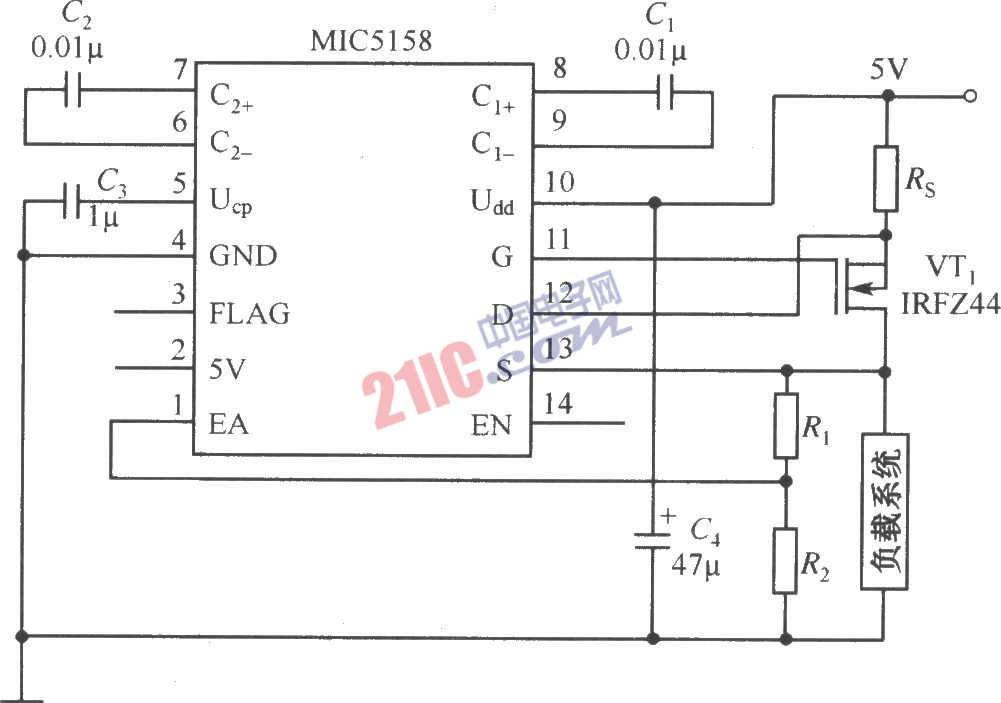

由MIC5158作为控制器的简单恒流源电路如图所示。该电路的输出电流主要取决于MIC5158内部的35mV基准电压源与外加的限流电阻Rs，其关系式为Io=35mV/Rs。

 评论0  赞55
