交直流入自动切换电路图

提问者：weierda 地点：- 浏览次数：7494 提问时间：07-31 02:15

我有更好的答案

1条回答: TONY_S 08-07 18:14

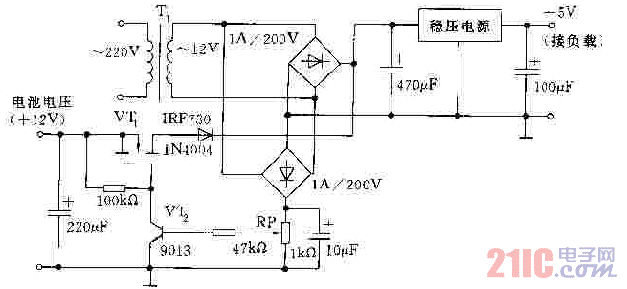

下图是交直流入自动切换电路，市电电压经变压器T1降压后，再经整流、滤波、稳压后输出，供负载工作。同时，另一路通过整流、滤波产生的直流电压经RP分压加到VT2的基极，VT2导通，VT1截止。当市电中断时，VT2由导通转为截止，此时功率场效应管VT1导通，蓄电池通过VT1加于稳压电路，输出稳定的直流电压供负截。由于采用MOSFET进行快速电子切换，本电路达到电源不间断的目的。

 评论0  赞20
