双路三相电源自投线路电路图

提问者：玩cool的girl 地点：- 浏览次数：9974 提问时间：03-22 11:34

我有更好的答案

1条回答: cnh24 03-31 02:58 回答数：被采纳数：

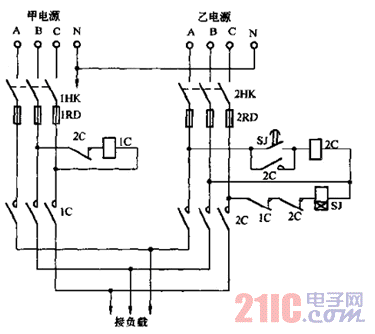

如图所示是双路三相电源自投线路电路。用电时可同时合上刀闸开关1HK和2HK，1C常闭触点断开了SJ时间继电器的电源。向负载供电。当甲电源因故停电时，1C接触器释放，这时IC常闭合，接通时间继电器SJ线图上的电源，时间继电器经延时数秒钟后，使SJ延时常开点闭合，2C得电吸合，并自锁。由于2C的吸合其常闭点一方面断开延时继电器线图电源，另一方面双断开1C线圈的电源回路，使甲电源停止供电，保证乙电源进行正常供电。如果乙电源工作一段时间停电后，2C常闭点会自动接通线圈子1C的电源换为甲电源供电。

接触器应根据负载大小选定；时间继电器可用0~60S的交流时间继电器。
