UA741组成的开关稳压电源电路图

UA741组成的开关稳压电源电路图
提问者:xdy0987 地点:- 浏览次数:6800 提问时间:05-02 06:41
我有更好的答案
提 交
1条回答
60user19 05-09 01:55 回答数:0 被采纳数:0

集成运算放大器即运放,它有同相和反相两个输入端,一个输出端及正负电源端。当同相输入端的电压稍有增加时,输出端的电压就会大幅度增加;而反相输入端的电压略有增加时,输出端的电压就会大幅度减小。利用它的这一特性,人们将集成运算放大器广泛地应用于工农业生产的仪器仪表、电力电子设备上,在儿童玩具、中学物理实验中,也有它的一席之地。

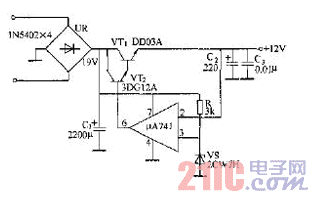

集成运算放大器的品种很多,人们在长期的实践中总结出许多实用的控制电路,由uA741组成的开关稳压电源电路。如图所示。


稳压二极管VS的稳定电压为12V,将其作为该电路的基准电压。当输出电压比基准电压低2mV(因uA741的反应灵敏度是2mV)时,反应到uA741的反相输入端(2脚),使其6脚输出高电压,VT1、VT2导通,以大电流给负载及有关滤波电容C2、C3等补充电能。很快使输出电压升到12V,即uA741的2脚、3脚的电位相等,这时其6脚输出低电压(约2V),VT1、VT2截止,暂停补充电能。随着时间的增长,输出电压逐渐下降,则又重复上述过程,周而复始,电源持续处于开关状态,并使输出电压始终稳定在12V。
