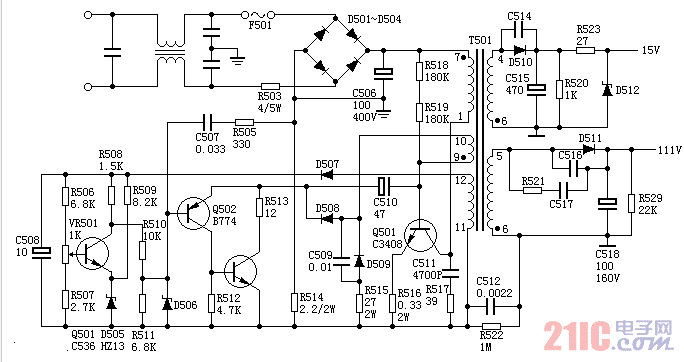

三洋80P开关电源电路图

采用三洋80P开关电源的机芯有：三洋CTP-3515、CTP-3525、CYP3915、CTP6916、CTP6921、CTO3227、昆仑S371、上海Z651-1及康艺彩电等。

稳压过程

Q501及周边元件构成取样稳压电路，T501的（11）、（12）脚为误差电压取样绕组，正常时C508上的电压为30V，显然，输出电压的大小变化将在C508上反映出来，Q501的E极接基准电压，取样电压经R506、VR501、R507分压后送到Q501的B极，从而控制了Q501的导通程度，也就控制了Q502的B极电位，从而控制了Q504导通期的长短，也就控制了输出电压。调节VR501可改变输出电压的大小。

D506为保护管，当Q502的B极电压大于9V时，D506便击穿导通，Q502也导通，开关管Q504停振。

振荡电路

300V电压经R518、R519加到开关管Q504的B极，Q504开始导通。T501的（9）、（10）脚为正反馈绕组，正反馈电压极性是（9）正（10）负，经Q504的B、E极、R516、R515和D509构成正反馈，使Q504迅速饱和。

Q504饱和后，T501的初级绕组电流线性增大，该线性增大的电流在R514上产生上负下正的锯齿波压降，此压降经R505、C507送到Q502的B极，锯齿波电压迭加在Q502B极的6.8V直流电压上。当Q502的B极电压低于某值时，Q502导通，使C510的左端几乎接地，C510右端的负电压使Q504截止。

Q504截止后，T501的各绕组感应电压极性全部翻转，次级绕组使D510和D511导通，经C515、C518滤波后得到12V和111V的之流电压。

Q504的截止由T501的（10）、（9）绕组产生的（10）正（9）负的反馈电压经D508和C510来维持，同时C510被充电，产生左正右负的电压（约4V），与此同时，T501电平（7）、（1）绕组与C511、R517和C506产生自由振荡，半个周期后，T501中各绕组的感应电压极性再次翻转，Q504又进入饱和状态，如此循环便形成了振荡。
