L296构成的直流可调稳压电源电路图

提问者：bleupealike 地点：- 浏览次数：9869 提问时间：12-02 14:44

我有更好的答案

1条回答: ds12345 12-12 02:08

L296具有完善的过压、过流、过热保护及软启动功能,设置了重置电路输出端,禁止输入端,撬棍输入、输出端;输入电压范围宽,根据需要输入电压可在9～46V 内确定;最大输出电流为4A ,最大输出功率160W ,输出电压可在5. 1～40V 范围内连续可调。其封装形式为Multiwatt15，引脚排列如图2所示。

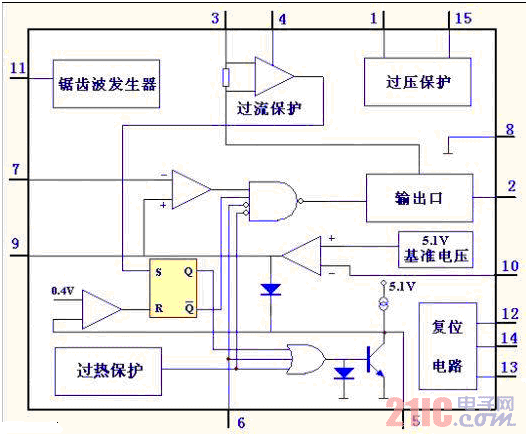

L296内部结构图

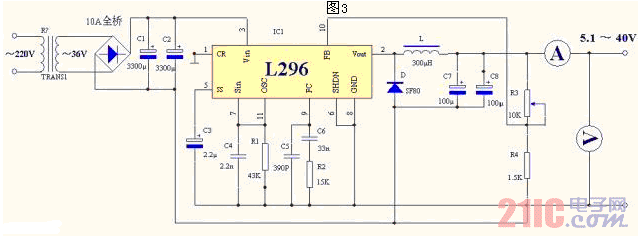

下面是输出5.1～40V 4A直流可调稳压电源的电路图，由于没有复位输出，所以12、13、14脚悬空，过压保护没有使用，所以15脚悬空，1脚接地，大家可以看到电路非常简洁，容易制作。

 评论0  赞8
