 开关电源电路



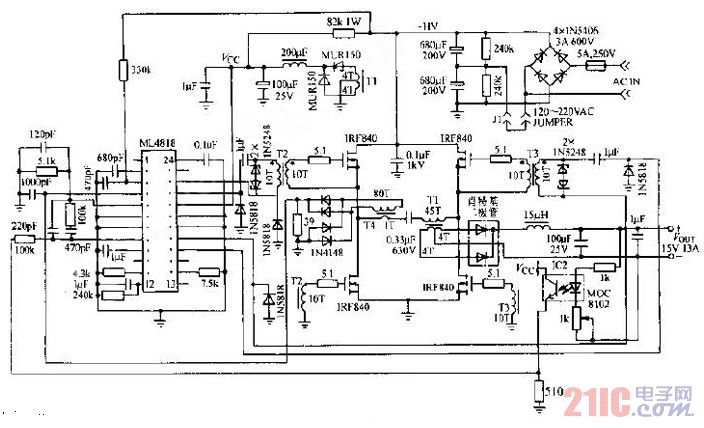

200W全桥相位调制型开关电源电路图

200W全桥相位调制型开关电源电路图

提问者：lancy0102 地点：- 浏览次数：7130 提问时间：05-04 00:36

我有更好的答案

1条回答: 60user143 05-06 21:50 回答数：0 被采纳数：0

电路是采用ML4818的200W全桥相位调制型开关电源。120V或220V交流电经整流后，加入桥式变换器电路，从高压输入端到ML4818的脚3之间，接有电压正反馈电阻。输出电流通过电流互感器T4取样后，加到ML4818的脚4，实现电流控制。电路采用零电压开关技术，工作频率250kHz。

 评论0  赞52
