开关电源电路

48V 3A开关电源电路图

48V 3A开关电源电路图
提问者:世啊木啊 地点:- 浏览次数:3396 提问时间:12-23 21:44
我有更好的答案
提 交
1条回答
广陵云峰 12-29 00:02

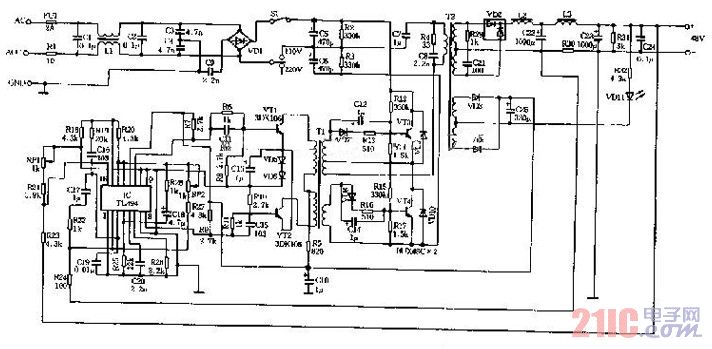

本电源的作用是将输入220V(或110V)交流电源经开关稳压方式变换成直流48V输出。电路如图所示:当输入AC220V(或AC110V)并接通开关S1时,输入电源经保险管FU1,抗干扰滤波电路C1、1.1、C2~C4及全桥VD1整流电路,直接加到由开关功率管VT3、VT4、C5、C6及高频变压器T2等组成的半桥式变换器,由T2次级经VD2、L2、C22、L3、C23整流滤波输出。


48V 3A开关电源电路图.jpg
