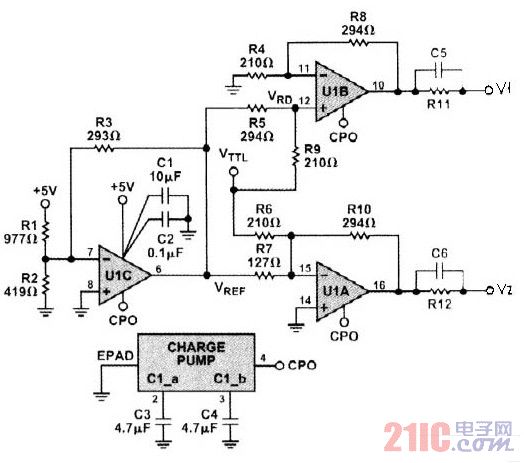

ADA4858-3用作PIN二极体驱动器
图中可以在输入端增加一个缓冲门,使该电路相容TTL或其它逻辑。对此电路的要求是将TTL0V至3.5V输入信号摆幅转换为互补-1.5V至+3.5V摆幅,用于驱动PIN二极体。
R1、R2、R3和U1C形成该电路的-1.5V基准电压,内部负电压CPO由片内电荷泵产生。电容C3和C4是电荷泵工作所必需的。
