开关电源电路

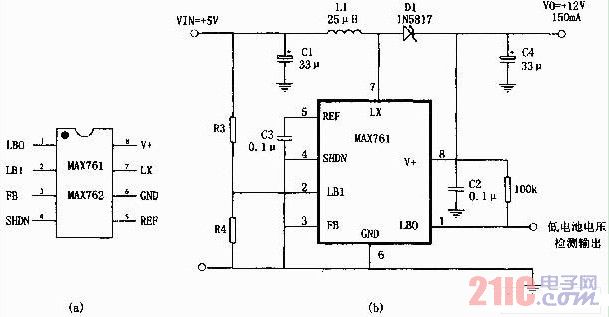

如图所示为由高效、低功耗升压直流变换器MAX761和几只外围元件构成的 5V→ 12V升压电源。其特点是:变换效率为86%;静态电流为110μA;具有低电池电压检测功能,图中R3、R4是电池电压检测分压电阻,一般可按经验公式:R4=R3(VTPIP/1.5-1)来计算,VTPIP为检测触发电压。
