光交叉连接设备

　　就光交叉连接设备设备而言，目前主要有以下三种：

　　一种是基于光纤级的交叉连接（FXC），我们可以理解为具有交叉能力的光配线架（ODF），或称为智能光配线架，是光交叉连接设备的初级阶段，有一定市场需求，缺点是设备本身独立组网能力差。

　　另两种是基于波长级交叉的光交叉连接设备，根据应用场合的不同分为波长选择性交叉连接（WSXC）和波长可交换交叉连接（WIXC）。WIXC主要针对骨干网应用，承载业务一般是STM-16/OC-48或STM-64/OC-192甚至STM-256/OC-768，节点内使用O/E/O波长转换器，以实现大容量、长距离传输，交叉矩阵既可以由光交叉完成，也可用电交叉实现，特别是随着半导体技术的发展，电交叉芯片规模越来越大（目前单片可达160Gbit/s，交叉颗粒更小），而光交叉由于受技术、成本等因素的制约，基于电交叉的光交叉连接设备也会有一定的发展空间。WIXC的优点是技术成熟，性能有保证，可以实现严格无阻塞的波长交换，可实现波长重用，提供虚波长路由（VWP），缺点是系统透明性较差、由于大量使用O/E/O波长转换器，价格昂贵，但在目前情况下，仍不失为一种比较实际的解决方案。

　　另一种是基于本地网或城域网应用的波长选择性交叉连接设备（WSXC），节点内一般不使用或部分使用O/E/O波长转换器，以兼容多速率、多业务，节点内光交叉矩阵可由若干个较小规模的光开关构成，在目前大规模的光交叉矩阵技术未完全成熟、价格太高的情况下，WSXC更具有现实意义。需要注意的是，在由WSXC或OADM组成的光网络中，要禁止产生波长环路，以免引起自激，造成系统不稳定；而光交叉连接设备将来的发展方向是支持全业务的透明全光网，这有赖于全光波长转换和全光3R再生的实用化。表1是WIXC和WSXC比较。

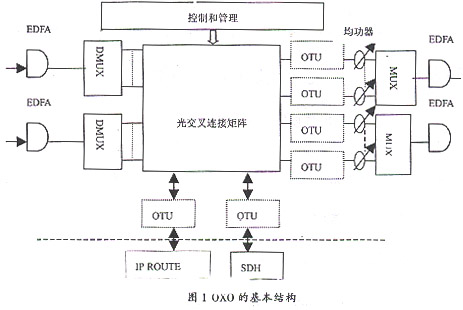

　　如图1所示，光交叉连接设备主要由输入部分（放大器EDFA，解复用DMUX），光交叉连接部分（关交叉连接矩阵），输出部分（波长变换器OYU，均功器，复用器），控制和管理部分及其分插复用这五大部分组成。

　　1、光层的保护和恢复，包括环网/格状网（RING/MESH）的保护和恢复；

　　2、端到端光通道业务的指配（网络级交叉）；

　　3、网络优化和恢复算法；

　　4、动态带宽管理，按需分配带宽；

　　5、多种业务接入能力；

　　6、光信道自动均衡；

　　7、色散管理。

　　?光传送网OCH/OMS/OTS三层模型的网络管理系统，具备业务管理能力；

　　?兼顾骨干网、城域网、本地网应用。

　　近年来，随着技术的发展和WDM的规模应用，光网络节点设备的容量越来越大，对网络的生存性提出了更高的要求，光交叉连接设备集传输与交换于一体，具有传输容量大、组网灵活、网络具有可扩展性和可重构性、易于升级、可透明传输各种格式的不同速率等级的信号，能够同时适应用户信号种类和服务种类不断增长的需求等诸多优点，是构成光传送网络（OTN）非常重要的节点设备。

　　从应用的角度看，点到点的DWDM组网方式仅是OTN组网的初级阶段，预计下一阶段的市场热点将是能够实现光层业务保护和恢复、配置灵活的光交叉连接设备/OADM，组网主流将是环网、多环网、格状网，而构成环网、多环网、格状网的物理层设备是OADM和光交叉连接设备。

　　从技术发展来看，光网络的发展趋势是3T（传输链路、传送节点和业务节点都具有Tbit/s的容量）和2I（集成化Intgration和智能化Intelligent），光交叉连接设备作为光网络的核心设备，兼具T比特传输和T比特交换两大功能，并向集成化和智能化发展。在集成化方面，未来的光交叉连接设备将集电路板交换、包交换、波长交换甚至光包交换于一身（也许不应该叫光交叉连接设备），在智能化方面，光交叉连接设备将向智能光网络迈进，如ASON/ASTN、IP/MPLmS。
