LTC2270

具体参数

• 　　·双通道同时采样 ADC

  　　·84.1dB SNR （46μVRMS 输入参考噪声）

  　　·99dB SFDR

  　　·±2.3LSB INL （最大值）

  　　·低功率：160mW （总值），80mW （每通道）

  　　·单 1.8V 电源

  　　·CMOS、DDR CMOS 或 DDR LVDS 输出

  　　·可选的输入范围：1VP-P 至 2VP-P

  　　·200MHz 满功率带宽 S/H （采样及保持）

  　　·停机和打盹模式

  　　·用于配置的串行 SPI 端口

  　　·引脚与下列器件相兼容：

  　　    TC2180:16 位、25Msps、78mW

  　　    TC2140-14:14 位、25Msps、50mW

  　　·64 引脚 （9mm x 9mm） QFN 封装

性能概要

• 　　任选的时钟占空比稳定器LTC2270/能单独输出电源的LTC2270

   　　数字输出可以是全速率 CMOS、双倍数据速率 CMOS 或双倍数据速率 LVDS.一个单独的输出电源提供了 1.2V 至 1.8V 的 CMOS 输出摆幅。

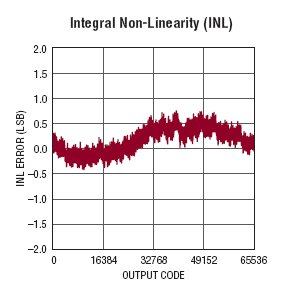

  　　DC 规格包括整个温度范围内的 ±1LSB INL （典型值）、±0.2LSB DNL （典型值） 和无漏失码。转换噪声为 1.44LSBRMS.

  　　在全速和多种时钟占空比条件下实现了高性能，是一个任选的时钟占空比稳定器。可以利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC+ 和 ENC- 输入进行差分或单端驱动。

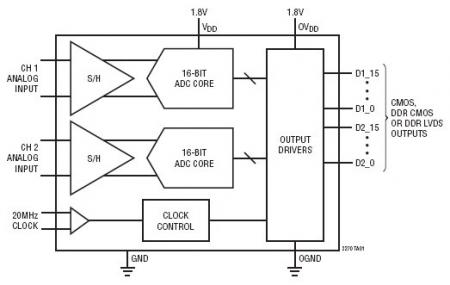

典型应用

应用范围

• 　　·低功率仪表

  　　·软件定义无线电

  　　·便携式医学成像

  　　·多通道数据采集
