LT3954

　　可为 LED 提供 3000:1 True Color PWMTM 调光

　　宽 VIN 范围：4.5V 至 40V

　　轨至轨电流检测范围：0V 至 40V

　　内部 40V/5A 开关

　　可编程 PWM 调光信号发生器

　　恒定电流 （±3%） 和恒定电压 （±2%） 调节

　　准确的模拟调光

　　可以采用升压、SEPIC、CUK、降压模式、降压-升压模式、或反激式配置来驱动 LED

　　输出短路保护型升压

　　开路 LED 保护和报告

　　可调开关频率：100kHz 至 1MHz

　　具迟滞的可编程 VIN 欠压闭锁 （UVLO）

　　用于电池充电器的 C/10 指示

　　低停机电流：

　　耐热性能增强型 5mm x 6mm QFN 封装

　　40V 恒流 / 恒压调节器

　　LT3954采用高端电流检测，支持升压模式、降压模式、降压-升压模式或 SEPIC 拓扑。固定频率、电流模式架构在一个很宽的电源和输出电压范围内实现了稳定的操作。当由一个外部信号驱动时，PWM 输入可提供高达 3000:1 的 LED 调光比。CTRL 输入则提供了额外的模拟调光能力。输出短路保护和开路 LED 保护功能增强了系统可靠性。

　　LT3954 采用 5mm x 6mm QFN 封装，可提供非常紧凑的大功率 LED 驱动器解决方案。一个频率调节引脚允许用户在 100kHz 至 1MHz 的范围内设置频率，以优化效率、性能或外部组件尺寸且降低成本。

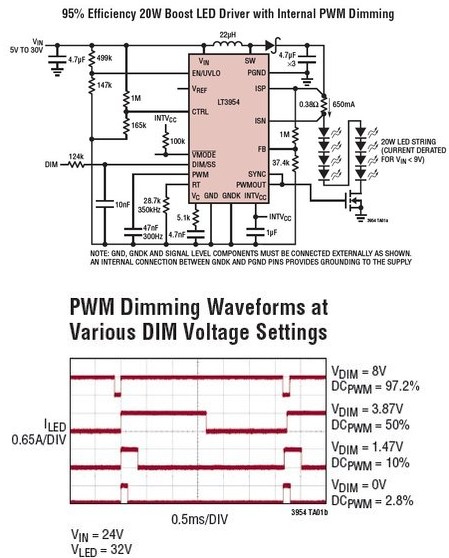

　　LT3954内部 PWM 发生器可配置为以恒定频率自振荡，并具有 4% 至 96% 的可编程占空比。使用一个内部 5A, 40V N 沟道 MOSFET,能够采用额定 12V 输入驱动高达 8 个 650mA 白光 LED,从而输送超过 20W 的功率。LT3954 的 4.5V 至 40V 输入电压范围适合包括汽车、工业和建筑照明等多种应用。
