电阻温度系数(TCR)表示电阻当温度改变1度时,电阻值的相对变化,当温度每升高1℃时,导体电阻的增加值与原来电阻的比值。单位为 ppm/℃(即10E(-6)·℃)。定义式如下:TCR=dR/R.dT
实际应用时,通常采用平均电阻温度系数,定义式如下:TCR(平均)=(R2-R1)
/(R1*(T2-T1))=(R2-R1)/(R1*ΔT)
R1--温度为t1时的电阻值,Ω;
R2-- 温度为t2时的电阻值,Ω。
精密电阻的精度可以达到0.1%,温度系数可以达到20ppm以内。普通电阻一般 为+-100PPM,+-200PPM。
所有实物电阻的阻值都不是一个固定的值,而是随着温度的变化而变化,只是变化范围较小,大部分情况下不必特别关注。描述这个参数常用到电阻的温度系数,就是温度每变化1度所对应的电阻值的相对变化量,通常用PPM(百万分之一)为单位。平时大家常用的金属膜电阻的温度系数大约为 100~300PPM,线绕精密电阻大约为10~50PPM。

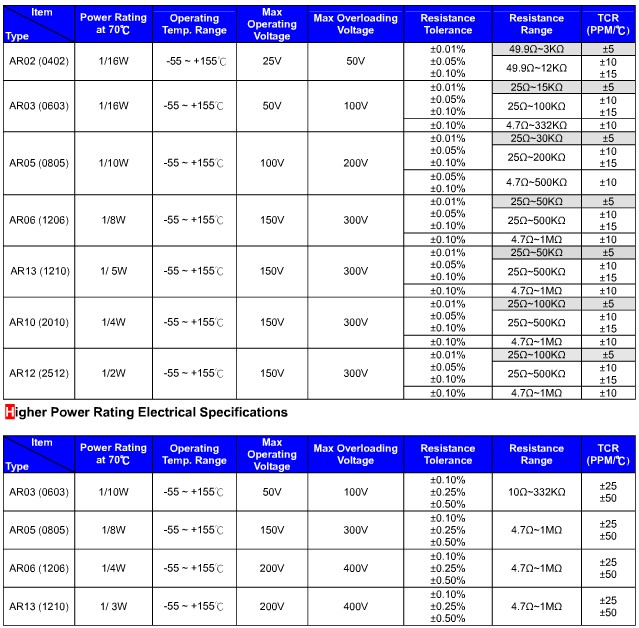

(1)精密电阻
尺寸:0402 0603 0805 1206 2010 2512 温漂:(TCR):5PPM 10PPM 15PPM 25PPM 50PPM 精度:0.01% 0.1% 0.25% 0.5% 0.1% 阻值:1R到1MR
(2)低阻值贴片电阻 尺寸:0402 0603 0805 1206 2010 2512 1225 3720 7520
温漂(TCR):100PPM 200PPM 300PPM 600PPM
精 度:1% 2% 3% 5%
阻值范围:1mR到1R
(3)合金超低阻电阻
尺寸:2512
温 漂:最低50PM 75PPM
精 度:1% 2% 3% 5%
阻 值:0.5mR到20mR
(4)防硫化精密电阻 尺寸:0402 0603 0805 1206 2010 2512 精度:0.1% 0.25%0.5% 温漂::25PPM 50PPM 阻值:25R 到600KR
参考目前市场上供应的低温漂电阻,一般来说1%精度,50ppm的电阻大概也就1~2分钱一个,而20ppm的精密电阻也不超过0.2元。
产品选择时可以按需选用,确实需要超高的精度,超标准的阻值,那么就选高精度的,如果1%的已经可用了,选择0.01%电阻成本就贵很多了。
另外关于温度系数TCR,温度系数也就是温漂,是标示电阻阻值随温度变化大小的值。精密电阻常见温度系数为 JEPSUN: 50PPM/℃,25PPM/℃,15PPM/℃,10PPM/℃,5PPM/℃等。同理,按需选择,越低的温漂,阻值变化越小,电阻越精密,价格也就越贵!
电阻精度和温度系数两者结合选择,这个在仪表、衡器产品上常常遇到,有些地方需要很高的精度并且阻值不能变化太多,另外一些地方只需要低温漂电阻,精度不需要太精确因为可以调节其他元件。这个时候,可以权衡两者了。当然,如果用的数量不大,就没必要苛求电阻小小的成本了,在整理中占的比率太小了,为了产品的稳定和档次,选择更高精度,更低温漂可以为设计和产品使用省去很多的麻烦!
