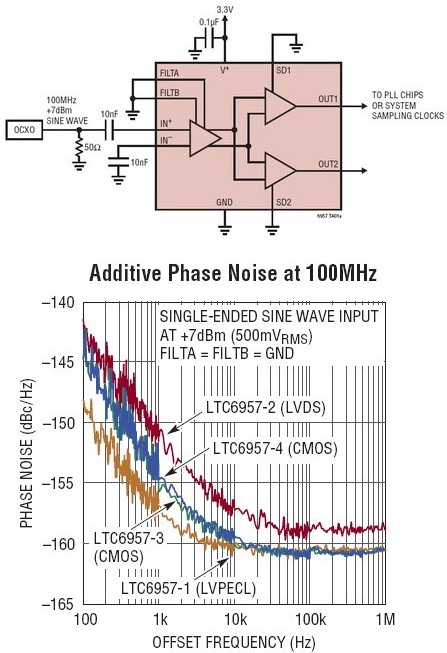

LTC6957-1 将以极低的附加噪声进行任何逻辑信号的缓冲和分配,不过,在把正弦波信号转换为逻辑电平方面,该器件相比于同类产品确实更胜一筹。该器件还具有一种专有的可选输入级带宽限制功能,对于缓慢摆率信号,此功能可使附加相位噪声大幅改善 4dB ~ 7dB.
该器件非常适合于那些分配系统时钟基准以实现板级同步的系统。其还可用作一个时钟驱动器,适用于模数转换器 (ADC)、数模转换器 (DAC) 或具有高达 300MHz 时钟频率的 DDS (直接数字合成) IC.广泛的应用于系统基准频率分配、高速 ADC、DAC、DDS 时钟驱动器、军事和安全无线电、低噪声定时触发器、宽带无线收发器、高速数据采集、医学成像、测试和测量领域。
该器件采用符合 RoHS 要求的小型 12 引脚 MSOP 或 3mm x 3mm DFN 封装,可用于将任何信号类型转换为逻辑电平信号,但其特别擅长转换正弦波信号。当采用缓慢摆率的输入信号 (例如:一个典型的 10MHz 正弦波系统基准) 时,该输入级滤波 / 噪声限制特别有助于提供相位噪声尽可能低的信号。并可提供工业级和汽车级版本,这两种版本分别支持 -40°C 至 85°C 和 -40°C 至 125°C 的工作温度范围。
低相位噪声缓冲器 / 驱动器
正弦波信号至逻辑电平的优化转换
可提供 3 种逻辑输出类型
― LVPECL
― LVDS
― CMOS
附加的抖动:45fsRMS (LTC6957-1)
频率范围高达 300MHz
3.15V 至 3.45V 电源操作
低摆率 3ps (典型值)
全面规格在 -40°C 至 125°C
12 引脚 MSOP 封装和 3mm x 3mm DFN 封装
