LTC2997 可利用低成本二极管连接的 NPN 或 PNP 晶体管、或者利用微处理器或 FPGA 上的集成型温度晶体管来提供准确的测量结果。将引脚 D+ 连接至 VCC 便可把 LTC2997 配置为一个内部温度传感器。

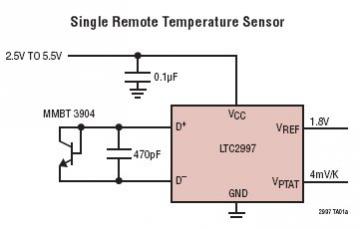

图1: LTC2997内部温度传感器应用框图
LTC2997 提供了一个附加的 1.8V 基准电压输出,该输出既可用作一个 ADC 基准输入,也可用于产生与 VPTAT 输出进行比较的温度门限电压。

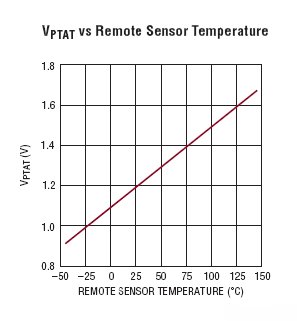

图2:远程/内部温度准确度
LTC2997是一种简单的温度监视解决方案,以±1℃的准确度测量远端二极管的温度,或以±1.5℃的准确度测量本地温度,而且输出一个与绝对温度成正比的电压。
LTC2997是高精度模拟输出温度传感器,遥控温度的精度为±1℃,内部温度测量的精度为±1.5℃,内置了串联电阻消除,工作电压2.5V-5.5V,输出增益4mV/°C,静态电流170uA,1.8V基准电压输出,主要用在温度测量,遥控温度测量,环境监视,系统热量控制,笔记本和台式电脑以及网络服务器。
LTC2997的简单性、准确度和微功耗满足了多种应用的需求,包括系统热控制、能量收集、台式和笔记本电脑、网络服务器以及环境监视等应用。两个电流检测输入可配置为测量本地或远端温度。当测量二极管或晶体管电压时,一种内置算法消除了传感器串联电阻引起的误差。它还提供了一个 1.8V的电压基准输出以与外部ADC共享,或产生温度门限电压以与VPTAT输出比较。
LTC2997 提供了一款适合于准确温度测量的精准和通用型微功率解决方案。
