防雷管

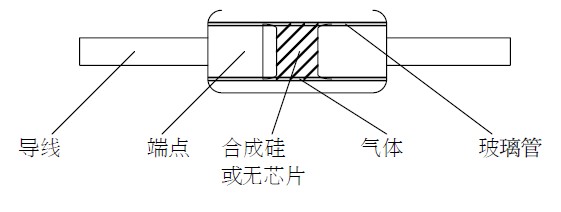

防雷管的结构

防雷管的工作原理

• 　　防雷管在正常工作条件下它是关断的，其极间电阻达兆欧级以上。当电涌电压超过电路系统的耐压强度时，防雷管被击穿而发生弧光放电现象，由于弧光电压低，仅为几十伏，从而可在短时间内限制了浪涌电压的进一步上升。防雷管就是利用上述原理来限制浪涌电压，对电路起过压保护作用的。

防雷管的特点

• 　　1.极短的响应时间

  　　2.在导通区极短的动态阴阻抗

  　　3.极佳的箝位因子

  　　4.长期贮存和使用的稳定准

  　　5.短时间内能吸收大功率的能量

防雷管的作用

• 　　瞬变高压，闪电，开关和干扰杂的激荡是现代电子仪器的天敌，甚至一些普通的瞬变高压，和干扰噪声的轻微干扰都能造成半导体和计算机产生错误，甚至导致电子装置的损坏，防雷管的作用就是排除和吸收电浪涌的侵入。

防雷管的应用

• 　　1、电源：二相、三相的工业或民用设备的电源；带有集成电路的电子仪器与设备的电源各种开关和继电器通断时的浪涌保护等。

  　　2、通讯设备：程序控制交换机电话机传真机调制解调器等。

  　　3、天线或天线线路：卫星天线放大器收录音机各种无线电接收设备报警器和传感器的信号线路等

  　　4、静电防护设备：电视机显示器监视器等设备多尘埃的易燃易爆的油气场所等

  　　5、防雷管提供可靠的、全天侯的、快速无限重复的防护：各种电子医疗设备及瞬间高压或由雷电、开关火花、噪声等尖脉中产生的浪涌造成的破坏。

防雷器的安装注意事项

• 　　1、防雷器串联在信号通道和被保护设备之间。

  　　2、IN端接电话进线，OUT端接MODEM，不能接反。

  　　3、接地地线力求短、粗、直，以减小分布电感对雷电泄放的影响。

  　　4、当系统工作出现故障时，可拆除防雷器后再检查，若还原到使用防雷器前的状态后系统恢复正常，则应更换防雷器。
